S5800交换机非IRF模式的FCoE配置思路

　　一、 组网需求

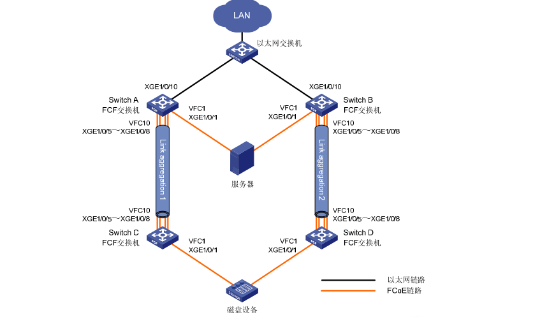

　　如图所示，Switch A和Switch B与以太网交换机连接，作为LAN网络的接入层;Switch A和Switch B分别与Switch C和Switch D连接，作为SAN网络的FCF交换机。

　　二、 要求实现

　　Switch A和Switch B与以太网交换机所组成的传输网络能够使服务器为LAN网络提供业务服务;Switch A～Switch D所组成的传输网络能够使服务器访问磁盘设备内的存储资源。

　　满足用户对服务器、磁盘设备等设备收发报文的高可靠性要求，需要实现链路备份功能。

　　提高Switch A和Switch C之间、Switch B和Switch D之间链路的带宽，并实现链路备份和负载分担。

　　三、配置思路

　　为了实现SAN网络中的存储数据流量能够在无损以太网链路上传输，H3C建议用户在交换机上与服务器连接的以太网接口上配置DCBX、自动协商模式的PFC、ETS功能;在交换机上与磁盘设备连接的以太网接口上配置DCBX、自动协商模式的PFC功能;在交换机之间连接的以太网接口上要强制开启PFC功能。

　　1、 为了实现服务器到磁盘设备间的链路备份，使用互相隔离的两个SAN网络(服务器、Switch A、Switch C和磁盘设备所组成的SAN网络与服务器、Switch B、Switch D和磁盘设备所组成的SAN网络是两个不同的物理SAN网络)为服务器提供到存储设备的连接，两个SAN网络可以使用相同的VSAN。

　　2、 LAN网络的以太网数量流量在VLAN 1001中传输，Switch A和Switch B与LAN网络/服务器所连接的以太网接口上需要允许VLAN 1001中的报文通过。

　　3、 SAN网络的存储数据流量在VSAN 100中传输，4台FCF交换机上接入SAN网络的接口上需要允许VSAN 100中的报文通过。配置VLAN 4001与VSAN 100进行映射，使得VSAN 100内的存储数据流量在VLAN 4001中传输。

　　4、 为了防止LAN网络存在物理环路，需要在Switch A和Switch B与LAN网络/服务器所连接的以太网接口开启STP功能。为了避免STP功能阻塞Switch A和Switch B负责转发存储流量的接口，需要保证4台FCF交换机之间的接口上没有开启STP功能。

　　5、 由于SAN网络结构比较复杂，建议用户采用动态方式建立Fabric网络，使用FSPF协议建立FC路由。

　　6、 为了实现服务器能够访问磁盘设备内的存储资源，需要配置允许默认Zone内的成员互相访问。

　　7、 为了提高Switch A和Switch C之间、Switch B和Switch D之间链路的带宽，并实现链路备份和负载分担，分别配置以太网聚合链路1和以太网聚合链路2。
