平安G市项目EPON组网故障排查

　　一. 【问题描述】

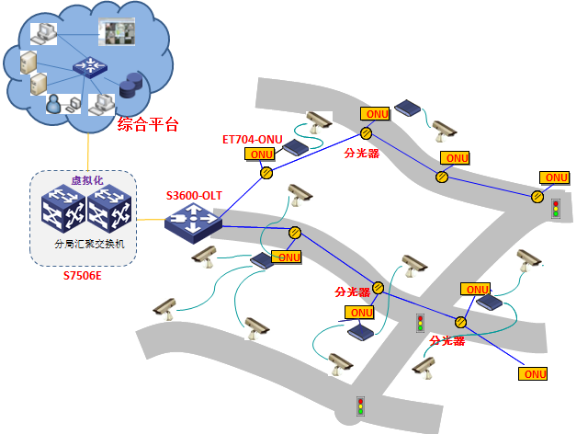

　　EPON网络某项目使用两台S7506E作为汇聚层设备，前端接入单元采用盒式S3600-2P-OLT交换机对路口设备进行汇聚，前端监控点通过接入ET704-L ONU设备实现数据的上传。组网图如下：

　　在安装调试过程中出现以下4类问题：

　　序问题现象问题描述

　　1部分摄像机图像卡、马赛克当ONU下接入2台摄像机时，远端点播图像正常;当ONU下接3台摄像机时，远端点播图像有卡顿现像，像机默认码流为6M，双上行码流，一份存储流，一份实时流;ONU上行接口带宽利用率为3%。

　　2个别ONU不能上线同一个OLT下的ONU,个别不能上线。通过分光计算，OLT下挂ONU个数理想为15级，安装数量均在该范围内。

　　3个别像机不能上线同一ONU下的像机，个别不能上线。像机型号、设置参数一致。

　　4环路问题同一VLAN 下的所有像机不能从远端调阅图像，Ping像机有严重丢包现像。

　　二. 【问题分析】

　　一、部分摄像机图像卡、马赛克问题

　　经过测试， ONU接入像机上行带宽值大于23M时图像会出现卡现象，应与ONU上行带宽控制阀值设置有关。

　　二、ONU不能正常上线问题

　　1.光路问题

　　因为ONU是通过一蕊光纤串联方式接入到OLT，当该路段中的某两个ONU间的光纤断了或折了，引起光衰过大会导致后端的ONU无法上线。

　　2.分光器装反

　　分光器型号为1分2分光器，其中分为5%和95%侧，5%侧为接入ONU，95%侧往下串接，当分光器装反后会导致后端收光异常，超出ONU感光灵敏度，ONU无法正常上线。

　　3.光衰较大

　　光衰较大原因主要来源于分光器尾纤折叠，当测光功率需要控制在-24dB范围内才能保证ONU上线和前端图像质量。

　　4.供电问题

　　掉电或跳闸，因少部份电是接在其它原有供电箱上的，当电功率超过一定的负荷时会跳闸，导致包括OLT在内的所有设备无法正常工作。

　　三、摄像机不能正常上线问题

　　1.网线问题

　　像机网线插在ONU网口灯不亮，大都是由于水晶头问题，网线线序打错、打漏或松动都使像机与ONU之间不能正常连接。

　　2.IP地址配置问题

　　IP地址不按规划表进行配置，导致像机与设备间路由不可达，网络不通，导致不能正常上线。

　　四、环路问题

　　在项目实施过程中，难免有同一个ONU上环路和两个ONU之间环路现像。机箱内网线无标签，有网线回插现像，通过查看OLT上行端口广播包来进行判定。当上行口Output方向广播包所占总包数50%时，清空端口包统计后广播包以每秒成万的量在增加时，可断定为环路产生。

　　三. 【处理方法】

　　一、图像卡，因为缺省情况下，ONU的上行最小带宽为2048Kbps，最大带宽为23552Kbps，可以通过更改带宽阀值来解决该问题。 缺省情况下OLT对ONU开启DBA(动 态带宽分配)机制，可对ONU设置最高带宽1000M，以64Kb为一位即16000位。在ONU下接口下做如下配置“upstream-sla maximum-bandwidth 16000”如例：

　　interface Onu1/0/2:1

　　bind onuid 0cda-4168-c86f

　　upstream-sla maximum-bandwidth 16000

　　uni 1 vlan-mode tag pvid 203

　　port link-type trunk

　　二、ONU不能正常上线，对光、电线路按设备要求进行检查修整，达到设备运行条件，保证设备正常上线。

　　三、摄像机不能正常上线，严格遵照网线做工及布放要求，保证线路质量;配置像机参数时遵循规划标准，保证像机的网络畅通。

　　四、判定为环路时，查看广播包每秒变化量，通过逐一断开下挂ONU来进行判断，当断到某一ONU时广播包得到控制，同时远端能Ping通该OLT下的像机，说明该ONU上有环路，断开该ONU,查找ONU上环插网线，网络恢复。

　　四. 【结束语】

　　通过不断的排查和处理相关的故障问题，网络问题得到了完美的解决。EPON组网简单，但在实施过程中需要保证各个环节按组网要求执行，完善和改进实施技能，提高工程质量，才能保证网络的稳定运行。

2016年01月
