如何实现MSR V系列路由器来回路径一致

一、 组网结构

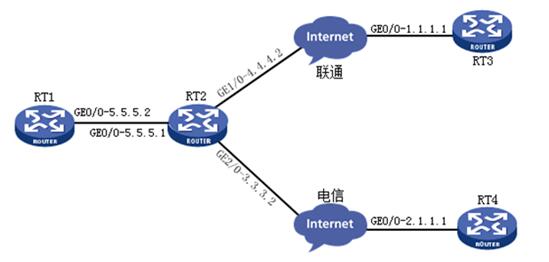

如图所示，RT2为双出口，一个联通，一个电信。现要开放一台telnet服务器，公网中的RT3、RT4设备分别位于联通和电信的网络中。客户要求，当RT3通过RT2的GE1/0接口访问RT1的时候，从RT1发给RT3的报文也必须通过RT2的GE1/0接口回去；同理，RT4通过RT2的GE2/0访问内部RT1时，RT1回复给RT4的报文，也必须通过RT2的GE2/0接口回去。

二、 问题描述

按照如上要求，就涉及到如下2个问题。

问题一：MSR V7设备不像SR66设备，可以在策略路由中配置if-match reverse-input-interface命令用来设置反向入接口匹配规则，这样就可以做到来回路径一致，但是MSR设备上没有这个命令，应该怎么处理呢？

问题二：按照下面“方法一”配置完成后，发现已经形成了nat session，但是和内网服务器仍旧不通，又是什么原因呢？

三、 问题分析

首先来看看这个问题一是如何产生的：RT2作为NAT路由器有2个出口，分别为联通和电信（实际中也有可能是同一个运营商的2条不同线路），公网上2个网段，RT3和RT4。在RT2两个公网口要映射到内网同一个RT1的服务，需要在RT2公网口上配置nat server。RT3访问RT2的联通地址，RT2将目的地址和端口号做转换，然后将报文转发给RT1。RT1的回应报文到达RT2，通过查路由表再转发报文。回应报文如果通过电信接口出去，就不会匹配原来的nat session，导致访问不通。

针对这个问题，可以通过nat inbound技术来解决。nat inbound原理为：在报文进入接口的时候匹配nat inbound，改变报文源地址。

通过分析问题一得知其根本原因为在于，RT1回复的目的地址是公网地址，由于RT2没有明细路由，所以导致报文匹配默认路由出去，而默认路由通常是等价的，设备会通过哈希的方法决定报文的去处，所以无法保证报文来回路径一致。那么问题逐渐清晰了，想要解决这个问题，只需要在RT2接收公网报文的时候，在源地址上做文章就可以：即需要在RT2的出口上同时配置nat inbound和nat server，nat inbound转换报文源地址，nat server转换报文目的地址。

那nat inbound如何配置呢？推荐配置为公网接口的下一跳地址，比如，RT2上的联通地址为4.4.4.2，下一跳为4.4.4.1，那么nat inbound的address-group中就配置4.4.4.1，这样配置之后，RT2收到内网口的报文后，会查通过查找路由来决定讲报文送给哪个接口，而相对于公网网关而言，都是直连路由，就不必再通过手工增加路由了，从而就可以保证回去的报文，肯定会从进来的接口回去。

如果配置的不是公网下一跳地址，会造成问题二的出现。会造成RT2可以形成nat session，源地址和目的地址都会被转换，但是业务不会通，原因就是路由问题。

那这里又引出一个问题，如果配置的nat inbound的address-group中的地址和出口为同一个网段，但是不是网关地址，不配置路由，是否可以？当然是不可以，我们都知道，路由器在查找完路由表之后，会查找ARP表封装下一跳的mac地址，但是ARP中不会有这个表现的，举个例子说明：

如图中所示：联通的地址为4.4.4.2，如果nat inbound的address-group中配置的地址为4.4.4.3，而非网关4.4.4.1，那么当RT1回复目的地址为4.4.4.3到RT2后，RT2确实可以找到直连路由4.4.4.0/24的直连路由，但是当在ARP表中查找4.4.4.3的时候，是没有的，此时RT2会发送ARP报文询问4.4.4.3的MAC地址是谁，4.4.4.3在网络中是不存在的，所以肯定没有人回应，找不到ARP，也就无法进行下一步转发，路由器会丢弃此报文，所以会造成业务不通。

如下：

*Oct 26 07:55:31:844 2015 H3C ARP/7/ARP_SEND: Sent an ARP message, operation: 1, sender MAC: 52c8-ae67-0306, sender IP: 4.4.4.2, target MAC: 0000-0000-0000, target IP: 4.4.4.3

所以路由是必须增加的，增加路由后，大家都知道，RT2查找路由找到下一跳之后，自然会查找下一跳的ARP表项，下一跳是直连路由，自然会有ARP。

四、 解决方法：

问题一的解决方法已然很明了，只要在内网口同时配置nat inbound和nat server原理上即可实现客户需求。

问题二实际上涉及两种情况，分别分析：

情况一：nat inbound的address-group中配置的地址和出接口不在同一个网段中。解决方法只能是配置静态路由，将address-group中的地址段指向公网网关

情况二：nat inbound的address-group中配置的地址和出接口在同一个网段中。解决方法有两种：1.配置静态路由，将address-group中的地址指向公网网关；2.配置静态ARP，将address-group中的IP地址和公网网关的mac地址关联起来。

五、测试验证：

下面就几种情况做个测试：

1、address-group中配置和接口地址不在同一个网段：

【RT1配置】

telnet server enable //开启telnet服务

interface GigabitEthernet0/0

port link-mode route

combo enable copper

ip address 5.5.5.2 255.255.255.0

ip route-static 0.0.0.0 0 5.5.5.1

【RT2配置】

interface GigabitEthernet0/0 //连接内网RT1的接口和地址

port link-mode route

combo enable copper

ip address 5.5.5.1 255.255.255.0

interface GigabitEthernet0/1 //连接联通的地址和接口

port link-mode route

combo enable copper

ip address 4.4.4.2 255.255.255.0

nat inbound 3000 address-group 1 //配置nat inbound使用acl做到精细控制，并关联address-group组

nat server protocol tcp global current-interface 23 inside 5.5.5.2 23 //配置nat server，将当前接口地址和23端口映射到内网RT1的地址和23端口

interface GigabitEthernet0/2 //连接电信的地址和接口

port link-mode route

combo enable copper

ip address 3.3.3.2 255.255.255.0

nat inbound 3000 address-group 2 //配置nat inbound使用acl做到精细控制，并关联address-group组

nat server protocol tcp global current-interface 23 inside 5.5.5.2 23 //配置nat server，将当前接口地址和23端口映射到内网RT1的地址和23端口

# //配置到address-group地址的路由，下一跳必须要配置正确

ip route-static 200.1.1.1 32 3.3.3.1

ip route-static 100.1.1.1 32 4.4.4.1

acl advanced 3000 //关联nat inbound的acl，做到精细化控制

rule 0 permit tcp destination-port eq telnet

nat address-group 1 //关联联通接口的address-group

address 100.1.1.1 100.1.1.1 //地址和接口不在同一网段

nat address-group 2 //关联电信接口的address-group

address 200.1.1.1 200.1.1.1 //地址和接口不在同一网段

【验证】

在RT3上访问内网telnet服务：

<RT3>telnet 4.4.4.2

Trying 4.4.4.2 ...

Press CTRL+K to abort

Connected to 4.4.4.2 ...

***************************************************************************

* Without the owner's prior written consent, *

* no decompiling or reverse-engineering shall be allowed. *

***************************************************************************

Password:

<RT1>

RT2上查看nat session：

<RT2>display nat session verbose

Slot 0:

Initiator: //入方向为1.1.1.1访问4.4.4.2的23端口

Source IP/port: 1.1.1.1/17222

Destination IP/port: 4.4.4.2/23

DS-Lite tunnel peer: -

VPN instance/VLAN ID/VLL ID: -/-/-

Protocol: TCP(6)

Inbound interface: GigabitEthernet0/1

Responder: //出方向为5.5.5.2的23端口回复100.1.1.1

Source IP/port: 5.5.5.2/23

Destination IP/port: 100.1.1.1/1029

DS-Lite tunnel peer: -

VPN instance/VLAN ID/VLL ID: -/-/-

Protocol: TCP(6)

Inbound interface: GigabitEthernet0/0

State: TCP_ESTABLISHED

Application: TELNET

Start time: 2015-10-26 08:46:55 TTL: 3561s

Initiator->Responder: 0 packets 0 bytes

Responder->Initiator: 0 packets 0 bytes

Total sessions found: 1

2、address-group中配置和接口地址在同一个网段，但是和网关地址不一致：

2.1 使用路由方法配置：

RT2修改配置如下：

# //配置到address-group地址的路由，下一跳必须要配置正确

ip route-static 3.3.3.3 32 3.3.3.1

ip route-static 4.4.4.3 32 4.4.4.1

acl advanced 3000 //关联nat inbound的acl，做到精细化控制

rule 0 permit tcp destination-port eq telnet

nat address-group 1 //关联联通接口的address-group

address 4.4.4.3 4.4.4.3

nat address-group 2 //关联电信接口的address-group

address 3.3.3.3 3.3.3.3

其他配置不变。

【验证】

<RT3>telnet 4.4.4.2

Trying 4.4.4.2 ...

Press CTRL+K to abort

Connected to 4.4.4.2 ...

***************************************************************************

* Without the owner's prior written consent, *

* no decompiling or reverse-engineering shall be allowed. *

***************************************************************************

Password:

<RT1>

RT2上的nat session信息：

[RT2]display nat session verbose

Slot 0:

Initiator: //入方向为1.1.1.1访问4.4.4.2的23端口

Source IP/port: 1.1.1.1/17223

Destination IP/port: 4.4.4.2/23

DS-Lite tunnel peer: -

VPN instance/VLAN ID/VLL ID: -/-/-

Protocol: TCP(6)

Inbound interface: GigabitEthernet0/1

Responder: //回复方向为5.5.5.2的23端口回复4.4.4.3

Source IP/port: 5.5.5.2/23

Destination IP/port: 4.4.4.3/1025

DS-Lite tunnel peer: -

VPN instance/VLAN ID/VLL ID: -/-/-

Protocol: TCP(6)

Inbound interface: GigabitEthernet0/0

State: TCP_ESTABLISHED

Application: TELNET

Start time: 2015-10-26 08:54:23 TTL: 3544s

Initiator->Responder: 0 packets 0 bytes

Responder->Initiator: 0 packets 0 bytes

Total sessions found: 1

查看IP路由表，可以看到到达4.4.4.3的精确路由

[RT2]display ip routing-table 4.4.4.3

Summary Count : 4

Destination/Mask Proto Pre Cost NextHop Interface

0.0.0.0/0 Static 60 0 3.3.3.1 GE0/2

4.4.4.0/24 Direct 0 0 4.4.4.2 GE0/1

4.4.4.3/32 Static 60 0 4.4.4.1 GE0/1

在RT2上查看arp表象，没有4.4.4.3的ARP：

[RT2]display arp

Type: S-Static D-Dynamic O-Openflow R-Rule M-Multiport I-Invalid

IP address MAC address VLAN Interface Aging Type

3.3.3.1 52c8-a9a6-0205 N/A GE0/2 11 D

4.4.4.1 52c8-a203-0105 N/A GE0/1 12 D

5.5.5.2 52c9-341b-0505 N/A GE0/0 13 D

2.2 使用ARP静态绑定方法

修改RT2配置如下，其他配置不动：

删除静态路由

[RT2]undo ip route-static 4.4.4.3 32 4.4.4.1

[RT2]undo ip route-static 3.3.3.3 32 3.3.3.1

查看arp表项，找到网关IP地址对应的mac地址

[RT2]display arp

Type: S-Static D-Dynamic O-Openflow R-Rule M-Multiport I-Invalid

IP address MAC address VLAN Interface Aging Type

3.3.3.1 52c8-a9a6-0205 N/A GE0/2 11 D

4.4.4.1 52c8-a203-0105 N/A GE0/1 12 D

5.5.5.2 52c9-341b-0505 N/A GE0/0 13 D

将address-group中的地址和网关的MAC静态绑定起来

[RT2]arp static 4.4.4.3 52c8-a203-0105

[RT2]arp static 3.3.3.3 52c8-a9a6-020

【验证】

<RT3>telnet 4.4.4.2

Trying 4.4.4.2 ...

Press CTRL+K to abort

Connected to 4.4.4.2 ...

***************************************************************************

* Without the owner's prior written consent, *

* no decompiling or reverse-engineering shall be allowed. *

***************************************************************************

Password:

<RT1>

RT2上的nat session信息：

[RT2]dis nat session verbose

Slot 0:

Initiator:

Source IP/port: 1.1.1.1/17225

Destination IP/port: 4.4.4.2/23

DS-Lite tunnel peer: -

VPN instance/VLAN ID/VLL ID: -/-/-

Protocol: TCP(6)

Inbound interface: GigabitEthernet0/1

Responder:

Source IP/port: 5.5.5.2/23

Destination IP/port: 4.4.4.3/1027

DS-Lite tunnel peer: -

VPN instance/VLAN ID/VLL ID: -/-/-

Protocol: TCP(6)

Inbound interface: GigabitEthernet0/0

State: TCP_ESTABLISHED

Application: TELNET

Start time: 2015-10-26 09:13:47 TTL: 3566s

Initiator->Responder: 0 packets 0 bytes

Responder->Initiator: 0 packets 0 bytes

Total sessions found: 1

[RT2]display ip routing-static 4.4.4.3 //没有4.4.4.3的精细路由，只有直连路由

Summary Count : 3

Destination/Mask Proto Pre Cost NextHop Interface

0.0.0.0/0 Static 60 0 3.3.3.1 GE0/2

4.4.4.0/24 Direct 0 0 4.4.4.2 GE0/1

[RT2]display arp //可以看到静态绑定的arp信息

Type: S-Static D-Dynamic O-Openflow R-Rule M-Multiport I-Invalid

IP address MAC address VLAN Interface Aging Type

4.4.4.3 52c8-a203-0105 N/A GE0/1 N/A S

3.3.3.3 52c8-a9a6-0205 N/A N/A N/A S

3.3.3.1 52c8-a9a6-0205 N/A GE0/2 14 D

4.4.4.1 52c8-a203-0105 N/A GE0/1 15 D

5.5.5.2 52c9-341b-0505 N/A GE0/0 16 D
