通过DEBUG快速定位IPSEC故障

一、故障现象

XX银行开发测试网络出口防火墙与人民银行间IPSec VPN中断，业务访问不通。

二、排查过程

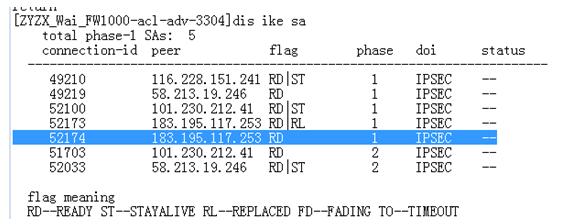

由于前期业务访问正常，由此怀疑可能是由于两端设备配置发生了改动。首先检查配置，经了解两端配置近期均未做变更。通过display ike sa查看，显示IKE SA未成功建立。

在出口防火墙上通过debug ike all 分析IKE SA建立过程，

*Sep 21 11:12:06:492 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: received message:

*Sep 21 11:12:06:492 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   ICOOKIE: 0x3230125f3570a468

*Sep 21 11:12:06:493 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   RCOOKIE: 0x68aca08236bbce11

*Sep 21 11:12:06:493 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   NEXT_PAYLOAD: HASH

*Sep 21 11:12:06:493 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   VERSION: 16

*Sep 21 11:12:06:494 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   EXCH_TYPE: INFO

*Sep 21 11:12:06:494 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   FLAGS: [ ENC ]

*Sep 21 11:12:06:494 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   MESSAGE_ID: 0xb597c8e4

*Sep 21 11:12:06:495 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   LENGTH: 76

*Sep 21 11:12:06:495 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: parse payloads: payload HASH

*Sep 21 11:12:06:496 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: parse payloads: payload NOTIFY

*Sep 21 11:12:06:496 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: validate payload HASH

*Sep 21 11:12:06:496 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: validate payload NOTIFY

*Sep 21 11:12:06:497 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   DOI: IPSEC

*Sep 21 11:12:06:497 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   PROTO: ISAKMP

*Sep 21 11:12:06:497 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   SPI_SZ: 16

*Sep 21 11:12:06:498 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG:   MSG_TYPE: INVALID_CERTIFICATE

*Sep 21 11:12:06:498 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: exchange setup(R): 306c2d0

*Sep 21 11:12:06:498 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: exchange check: checking for required INFO

*Sep 21 11:12:06:499 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: got NOTIFY of type INVALID_CERTIFICATE

*Sep 21 11:12:06:499 2018 ZYZX_Wai_FW1000 IKE/7/DEBUG: recv notify message of type INVALID_CERTIFICATE

通过以上DEBUG报错信息可以看出是由于证书无效导致IKE SA无法正常建立，

在防火墙上通过display pki certificate local domain renhang查看证书信息，人民银行签发的本地证书有效期为一年且已过期，向人民银行重新申请并导入新证书后业务恢复正常。

三、总结分析

解决IPSec VPN问题使用debug可以快速帮助我们定位故障点，通过查看debug信息，根据协商时的出错信息，进而缩小错误的范围。

主模式协商有6条报文的交互。这6条报文的交互是有规律的。将6条报文拆开，分别是“1和2”，“3和4”，“5和6”三对报文。IKE的debug信息十分明确。信息的发送和接收的标识分别是Sending和Received。

其中，第1、2条报文的“next payload”是“SA”,SA协商阶段，主要包括双方的加密算法，认证算法，身份认证方法，DH组，生存时间等信息，与第三方设备对接时，生存周期不同可能也会导致IKE建立失败。

第3、4条的是“KE”，密钥交换阶段，此阶段中KE为包含了用于Diffie-Hellman交换的公共信息的密钥交换负载。通过这一阶段的交换，根据DH算法就可计算出一个只有双方知道的共享密钥。

第5、6条的是“ID”，此阶段中ID值为双方的身份信息，即peer中的地址，或者名字，HASH用于双方的身份验证。

2018年11月
