S6900-2F IRF失败案例分享

一、问题现象

H3C S6900-2F为运营级万兆交换机，现场进行IRF堆叠。但在堆叠的过程中，发现两台交换机始终无法成功；经过核查现场设备的软件版本是相同的，同时符合配置指导手册中的堆叠限制，但是堆叠就是无法完成。

二、原因分析

通过display logbuffer查看日志文件：

The port Ten1/2/23 can't receive irf pkt, please check.

%Jan  1 01:24:58:808 2018 H3C DRVPLAT/4/DrvDebug:

 The port Ten1/2/23 can't receive irf pkt, please check.

%Jan  1 01:25:07:935 2018 H3C DRVPLAT/4/DrvDebug:

 The port Ten1/2/23 can't receive irf pkt, please check.

%Jan  1 01:25:17:047 2018 H3C DRVPLAT/4/DrvDebug:

 The port Ten1/2/23 can't receive irf pkt, please check.

%Jan  1 01:25:26:204 2018 H3C DRVPLAT/4/DrvDebug:

 The port Ten1/2/23 can't receive irf pkt, please check.

%Jan  1 01:25:30:952 2018 H3C SHELL/6/SHELL_CMD: -Line=aux0-IPAddr=**-User=**; Command is dis version

%Jan  1 01:25:35:284 2018 H3C DRVPLAT/4/DrvDebug:

 The port Ten1/2/23 can't receive irf pkt, please check.

%Jan  1 01:25:44:402 2018 H3C DRVPLAT/4/DrvDebug:

 The port Ten1/2/23 can't receive irf pkt, please check.

%Jan  1 01:25:51:651 2018 H3C SHELL/4/SHELL_CMD_MATCHFAIL: -User=**-IPAddr=**; Command dis vxlan tunnel vxlan-id  in view system failed to be matched.

%Jan  1 01:25:53:597 2018 H3C DRVPLAT/4/DrvDebug:

 The port Ten1/2/23 can't receive irf pkt, please check.

标红部分日志的含义是交换机VXLAN硬件规格的资源模式，即现网两设备VXLAN的硬件资源模式不一致，导致了堆叠失败。

三、解决办法

通过查看两台交换机的初始配置：

设备1：

#

 system-working-mode standard

 hardware-resource switch-mode 0

 hardware-resource routing-mode ipv6-64

 hardware-resource vxlan l3gw16k

 fan prefer-direction slot 1 port-to-power

 password-recovery enable

#

设备2：

#

 system-working-mode standard

 hardware-resource switch-mode 0

 hardware-resource routing-mode ipv6-64

 hardware-resource vxlan l2gw

 fan prefer-direction slot 2 port-to-power

 password-recovery enable

#

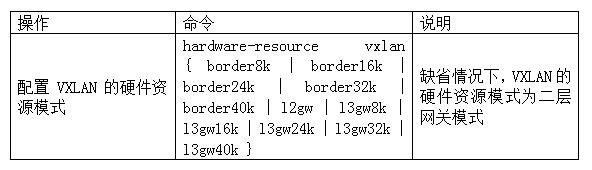

设备缺省的VXLAN硬件规格的资源模式是l2gw模式。

现场通过hardware-resource vxlan l2gw命令，将两台设备的资源模式统一，即默认VXLAN的硬件资源模式为二层网关模式l2gw，问题解决。

四、建议与总结

交换机堆叠失败的情况是很常见的，在设备无法进行堆叠的时候，有如下建议。

(1)确认成员设备的软件版本、主控板类型是否一致。

(2)确认IRF物理端口是否UP。

(3)确认IRF端口连接是否异常，一台设备的IRF-Port1口只能与另一台设备的IRF-Port2口连接。

(4)确认成员设备的系统工作模式是否一致。

(5)确认成员设备的如下配置是否一致：

acl ipv6配置

vpn popgo配置

portal-roaming enable配置

irf mode enhanced配置

     acl mode配置

(6)查看设备log日志，比如ECMP规格、TGNum聚合规格等信息。

2018年11月
