端口脱离聚合组问题处理

　　1. 问题描述

　　XX教育厅内网使用两台S12508作为核心层设备，两核心做IRF2堆叠。两台S5500刀片交换机作为服务器接入层设备，也做IRF2堆叠。网络拓扑如下：

　　问题的具体现象是：刀片交换机一个端口(G1/1/1)脱离聚合组，导致部分业务故障。

　　2. 信息收集

　　1、 使用命令display link-aggregation summary与display link-aggregation verbose查询链路聚合组信息发现：刀片交换机本端G1/1/1端口脱离聚合组，而对端S12508的G1/2/0/25端口在聚合组内。

　　S5500查看信息如下：

　　[h3sa]display link-aggregation summary

　　Aggregation Interface Type:

　　BAGG -- Bridge-Aggregation, RAGG -- Route-Aggregation

　　Aggregation Mode: S -- Static, D -- Dynamic

　　Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

　　Actor System ID: 0x8000, 3822-d6b1-b32f

　　AGG AGG Partner ID Select Unselect Share

　　Interface Mode Ports Ports Type

　　-------------------------------------------------------------------------------

　　BAGG1 S none 3 0 Shar

　　BAGG2 S none 4 0 Shar

　　[h3sa]display link-aggregation verbose

　　Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

　　Port Status: S -- Selected, U -- Unselected

　　Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

　　D -- Synchronization, E -- Collecting, F -- Distributing,

　　G -- Defaulted, H -- Expired

　　Aggregation Interface: Bridge-Aggregation1

　　Aggregation Mode: Static

　　Loadsharing Type: Shar

　　Port Status Oper-Key

　　--------------------------------------------------------------------------------

　　GE1/1/2 S 1

　　GE2/1/2 S 1

　　GE2/1/1 S 1

　　Aggregation Interface: Bridge-Aggregation2

　　Aggregation Mode: Static

　　Loadsharing Type: Shar

　　Port Status Oper-Key

　　--------------------------------------------------------------------------------

　　GE1/1/3 S 2

　　GE1/1/4 S 2

　　GE2/1/4 S 2

　　GE2/1/3 S 2

　　2、 使用命令display current-configuration interface加端口号查看相应端口下配置信息发现，刀片交换机G1/1/1端口与S12508交换机G1/2/0/25端口配置信息一样;

　　3、 使用命令dis interface brief查看端口状态，刀片交换机G1/1/1端口状态正常;

　　4、 使用命令display logbuffer收集日志信息，信息显示5月28日23:10刀片交换机G1/1/1端口脱离聚合组;

　　5、 使用命令dis diagnostic-information收集设备统计信息。

　　3. 问题分析及处理

　　从收集到的信息分析，华三刀片交换机是纯二层设备，查看日志信息、聚合接口状态、聚合组中的端口状态及配置显示都正常，无法定位故障，收集信息反馈华三研发进行确认是否为设备硬件故障。

　　下午，华三研发回复信息，让再次确认拓扑描述是否正确。我重新跟甲方网络工程师沟通后，确认S12508与刀片交换机之间是通过配线架进行互联的，把此信息反馈华三研发后，华三研发回复，需要把静态聚合修改为动态聚合。

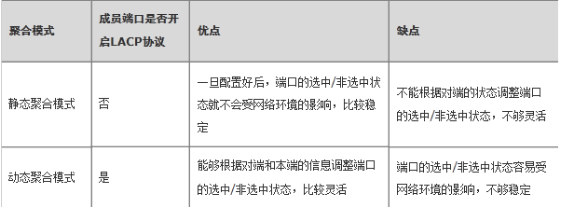

　　首先，我们看下不同聚合模式的特点如下：

　　因为S5500(刀片交换机)与S12508都使用的静态聚合，当S5500的G1/1/1端口脱离聚合组时，S12508的G1/2/0/25端口仍然在聚合组里，并且认为G1/2/0/25可以进行数据负载，因此S12508通过G1/2/0/25端口返回数据丢失。主要的原因在于静态聚合模式不能根据对端状态(选中/非选中状态)而调整本端端口的状态(选中/非选中状态)。

　　最后，配合用户把刀片交换机S5500与S12508的聚合模式修改为动态聚合后，业务恢复。

　　4. 结束语

　　通过本次故障处理有两点体会：第一，了解现场具体网络拓扑是排查故障的基础，非常重要;第二，知识必须灵活运用，要根据现场具体情况选择适合的聚合模式。

2016年01月
