从化平安二期项目

　　(一)项目背景

　　为进一步提升从化市社会治安监控和城市管理的能力和水平，改善全市社会治安状况，推进和谐社会建设，为经济建设和社会发展提供安定的社会环境，将从化市建设成为适宜居住、适宜创业、安定繁荣的现代化城市，根据省、广州市的统一部署和要求，结合自身实际情况，从化市积极开展社会治安视频监控系统建设工作。

　　在一期监控项目的基础上，从化市即将展开社会治安视频监控系统二期建设，二期项目将和试点(一期)项目实现互联互控、共享共用，形成基本覆盖全市的社会治安防范区域的全天候监控网络，并最终与广州市公安局实现互连互控。

　　(二)实施方案

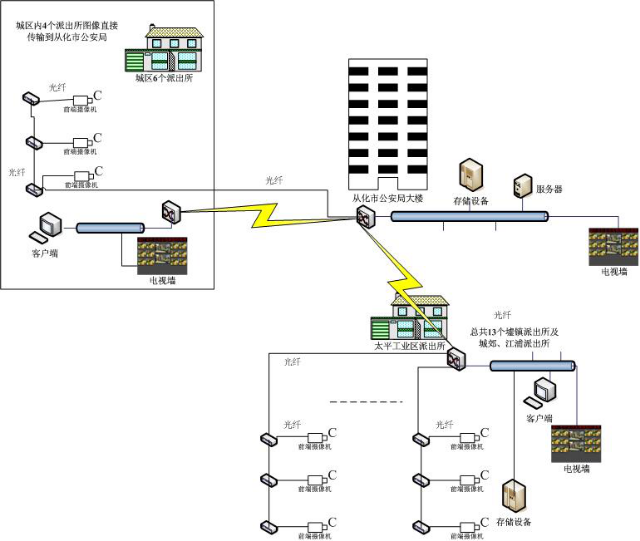

　　1. 组网拓扑图

　　2. 组网方案说明

　　从化平安二期项目采用H3C典型的iVS8000 IP监控解决方案，实现监控平台的控制和管理。iVS8000解决方案分为四层：1.监控应用层，2.控制管理层，3.承载交换层，4.监控接入层。其中监控接入层包括：摄像机和EC1001-HF、EC1001编码器等。承载交换层包括：接入层交换机3900、汇聚层交换机S7502、核心层交换机S7506。 所有前端编解码器通过IP网络和监控中心相连，实现各种信息的传递。控制管理层包括： VM8000视频管理服务器、DM8000数据管理服务器和VC客户端等。视频应用层包括：DC2004-FF解码器、IPSAN存储、MS8000媒体交换服务器等。

　　首先在从化市公安局大楼部署监控服务器和IPSAN的存储设备以及IP网络系统，监控服务器包括：VM8000，MS8000，DM8000。

　　IPSAN分两部分，城内4个派出所统一放到公安局大楼机房管理，其他13个城区派出所的IPSAN分别部署在各派出所的监控机房管理。

　　网络系统也分两部分：

　　第一部分是指城内4个派出所，城内派出所各下挂一台接入层交换机，直接通过光纤上连到公安局的S7506核心交换机，客户机可以接到接入层交换机里面管理监控系统。同时，S7506核心交换机利用EPON技术通过光纤连接到城区4个派出所前端的EC编码器。

　　第二部分是指其他13个镇区派出所，镇区派出所各下挂一台S3900电信交换机作为接入层上连到电信的NE40路由器，然后通过NE40路由器再连接到公安局的核心交换机。由于S3900电信交换机利用电信链路可以连接到监控服务器，所以在镇区各派出所利用S7502E上连到S3900交换机上，然后利用EPON技术下连到前端的ONU，通过ONU再连接编码器。

　　3.方案原理：

　　由于VM服务器可管理EC编码器、DC解码器、DM存储服务器和MS流媒体服务器，因此，所有经过VM管理的设备都要先向VM服务器注册才能上线。EC编码器注册上线后，摄像机采集的模拟视频信号经过编码器压缩、编码之后，在控制管理层(VM/DM)的指令控制下，由监控接入层生成两路视频流，一路是实时视频流，一路是存储视频流。两路视频流通过承载交换层发送到视频应用层，实时视频流发送到DC或者MS流媒体，进行实时播放或者媒体分发;存储流发送到IPSAN上，按照特定的格式存储供日后再利用。目前从化项目中每个派出所都有一台存储设备。

　　4、方案特点：

　　第一：通过iVS8000解决方案可以有效实现互联互控、共享共用。

　　第二：利用VM8000服务器有效管理整个监控系统。包括EC编码器、DC解码器、DM存储服务器、MS流媒体服务器。

　　第三：利用DM8000存储服务器有效管理IPSAN的存储设备。

　　第四：利用流媒体服务器的单播与组播之间的数据分发，可以在VC客户端实现一路视频多路输出的功能。

　　第五：利用EPON技术作为承载网络有效实现链路的投入成本。

　　第六：利用VX1500作为IPSAN的存储有效保障数据安全。

2016年01月
