山东移动wlan项目3+1

　　一、 背景：

　　根据客户需求：后续新增所有AP/AC采用集中转发方式组网;前期AC01与AC02采用1+1备份组网，现新增两台AC，为节约bras端口资源、实现相关安全备份， 采用3+1备份组网。

　　二、 3+1备份组网：

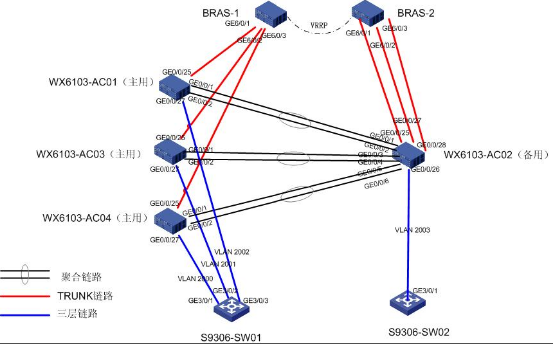

　　1.拓扑图：

　　2.组网：

　　1) 新增两台AC(AC03、AC04)应串接与BRAS和城域数据汇集交换机之间。新入网两台wx6103交换机模块分别部署一条光纤上行至主base采用trunk链路，分别部署一条光纤下联至主S9312采用三层路由互联;上行与BRAS采用口子型链接方式，下行与S9306也采用口子型链接方式;考虑BRAS单端口终结vlan数量有限，原则上1台wx6103(2块AC模块)负责接入AP数量应控制在1200个以下。每对AC汇聚交换机与BRAS终期链路带宽配置为2*GE(到每台BRAS一个GE)。

　　2) BRAS与wx6103交换机模块之间采用二层链接，使用trunk协议，数据在AC模块上打上vlan标签后发送到BRAS上;

　　3) 每台主AC部署2条网线至备AC，采用trunk+汇聚链路;透传bras主备VRRP心跳安全性;

　　4) 新增两台AC与AC02分别采用1+1热备份，设备之间三层可达，链路故障时能及时切换保障业务正常运行，AC与交换机模块之间采用静态路由，AC配置缺省路由指向交换机模块。

　　5) S9306与wx6103交换机模块之间运行OSPF动态路由协议，area区域应配置为完全STUB区域，交换机模块潍坊动态路由表，仅学习来自边界路由器(S9306)的缺省路由，同时将AC的地址发布给边界路由器(S9306)。

　　6) 备AC分别部署三条光纤上行至备bras，每条链路透传一台主bras的业务vlan

　　注意：对于3+1备份组网，三台主用AC之间的业务vlan号禁止一样。

　　三、 实施效果：

　　1. 整个网络无单点隐患，单链路故障主备AC不做切换，只有在AC主机故障下才进行主机的主备切换，减少了网络动荡;

　　2. 3+1备份组网实际上是3个1+1备份组网组成;因1+1备份组网方案主备AC切换速度快，并节省BRAS的接口资源。

　　3. 建议以后N+1(N≤3)备份组网方案可以借鉴此方案。

2016年01月
