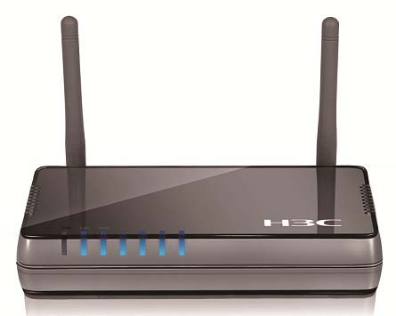

Aolynk WBR204n 300M无线宽带路由器 (四月上市)

1  产品概述

Aolynk WBR204n 300M无线宽带路由器是杭州华三通信技术有限公司推出的适合

小企业以及家庭无线组网的无线宽带路由器，集有线/无线网络连接于一体，包括一

个以太网上行接口用于接入Internet和四个以太网交换端口，还带有802.11n的无线

接口，支持300Mbps无线传输速率，在提供有线客户端接入的同时允许支持

802.11b/g/n无线客户端接入，组网更灵活，使用更方便。

Aolynk WBR204n采用多种控制方法可以控制内网对外网的非法访问，如禁止浏览

不良网站等。采用自带的防火墙、防病毒功能及无线安全认证功能使你在享受其高速

上网的同时得到有效的安全保护。是一款小企业和SOHO用户体验有线和无线上网

的最理想产品。

2  产品特点：

精美的外观

丰富多样的接入方式

方便快捷的管理维护

强大的网络安全功能

丰富的软件特性

精美的外观

WBR204n采用了华三通信全新的外观设计，时尚简约，美观大方，能完全融合与当

前家庭的装修风格。

丰富多样的接入方式

WBR204n支持PPPoE、DHCP、Static IP三种接入方式，能够覆盖现有宽带服务

商提供的各种接入方式。

方便快捷的管理维护

WBR204n基于WEB的管理界面，提供快速配置和配置向导功能，使配置更简单；

可以通过DDNS、IP进行远程管理。

强大的网络安全功能

WBR204n提供了丰富的网络安全特性，支持基于MAC地址、IP地址、时间、URL、

协议、端口的过滤功能。内置防火墙、防病毒功能，有效的保护了网络的安全。

丰富的软件特性

WBR204n支持NAT、UPnP、SNTP、DHCP、PPPoE、DNS、DDNS、虚拟服务

器等功能，在应用方面提供对Net-to-Phone 、Netmeeting、MSN messenger、QQ、

Age of Empires、Star Craft、Diablo II等主流的聊天和游戏应用的支持。

3  产品规格

项目                          描述

概述

固定端口

1个10/100Base-Tx  WAN端口

4个10/100Base-Tx  LAN端口

天线                      2个2dBi全向增益天线

工作频段                  802.11b/g/n : 2.4GHz-2.483GHz (中国)

调制技术

OFDM : BPSK@6/9Mbps，QPSK@12/18Mbps，

16-QAM@24Mbps，64-QAM@48/54Mbps

DSSS : DBPSK@1Mbps，DQPSK@2Mbps，CCK@5.5/11Mbps

MIMO-OFDM : MCS 0-15 up to 300Mbps

外形尺寸（长×宽×高）      153(W)×92(D)×30(H) mm

输入电压                  DC 5V/1.2A

功耗                      <6W

工作温度                  0℃～40℃

工作湿度                  5%～95%无凝结

散热方式                  自然散热

软件特性

项目                      描述

网络协议

PPPoE

DHCP 客户端

DHCP服务器

NAPT

NTP

DDNS(www.3322.org)

防火墙                    SPI状态包检测防火墙

无线

无线信道设置：Auto/1~13

信道带宽设置：20MHz/40MHz

无线发射功率调整

SSID隐藏

同一SSID下的无线客户端隔离

无线MAC地址接入控制

支持64/128位WEP加密，WPA-PSK加密，WPA2-PSK加密

支持WPA和802.11i的多种密钥更新触发条件

无线QoS: WMM

访问控制

基于URL的过滤；

基于IP的过滤

基于MAC的过滤；

基于时间的过滤；

基于协议的过滤；

基于端口的过滤；

系统服务

MAC克隆

端口触发

UPnP

虚拟服务器

DMZ 主机

配置管理

基于Web的用户管理接口(远程管理/本地管理)

通过HTTP 升级系统软件

故障诊断                  Ping

认证                     无线型号核准

4  组网应用

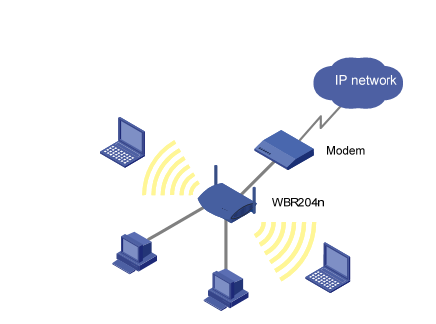

组网应用：家庭组网应用

Aolynk WBR204n作为家庭接入网关，上行连接ADSL Modem/PON ONU等调制解

调设备，下行通过有线/无线连接家庭PC，无线最高可支持300Mbps的传输速率。

5  选配信息

无
