WLAN借用现网DHCP组网案例

　　一、客户需求

　　某集团公司会议室部署WLAN网络，会议室最多参会人员达到80人，要保证每个参会人员正常使用WLAN网络，且用户急用此套网络，并要求当天搭建完毕。

　　二、现网情况

　　1、会议室内只有一个信息接入点，笔记本可以通过此信息接入点自动获取IP，连接到Internet网络。

　　2、内网DHCP设备采用的是深信服的设备，用户对内部使用的网段不清楚。

　　3、用户、深信服厂家工程师忘记设备密码，设备登录不了，无法查看里面配置的IP地址段，也无法添加回程路由。

　　三、组网方案分析

　　此网络采用二层组网方式，一般来讲WLAN网络至少需要一个DHCP网段应用在AC、AP之间，以保证AP的正常注册及用户客户端自动获取到IP网段。由于WX3010E不支持NAT功能，所以无法隐藏内部用户网段，而且深信服设备无法登陆，无法指回程路由。

　　综上分析，现网情况不可以采用在WX3010E上再添加DHCP网段的方案，只能应用现网环境的DHCP，AC、AP、用户终端一起共用深信服设备的DHCP。

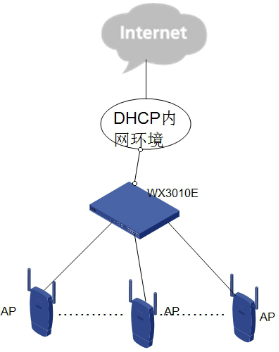

　　四、拓扑图

　　五、简要配置介绍

　　1、此网络采用默认vlan1，终端ap采用poe供电方式，插上网线后即可从DHCP服务器获取IP。

　　2、无线控制器WX3010E也需要自动获取ip，命令如下：

　　interface Vlan-interface1

　　ip address dhcp-alloc

　　3、无线用户终端的无线接口也采用vlan1，这样保证用户终端也可以获取同网段ip。

　　interface WLAN-ESS1

　　port access vlan 1

　　4、配置完毕后，ap可以正常注册：

　　dis wlan ap all

　　Total Number of APs configured : 24

　　Total Number of configured APs connected : 23

　　Total Number of auto APs connected : 0

　　AP Profiles

　　State : I = Idle, J = Join, JA = JoinAck, IL = ImageLoad

　　C = Config, R = Run, KU = KeyUpdate, KC = KeyCfm

　　--------------------------------------------------------------------------------

　　AP Name State Model Serial-ID

　　--------------------------------------------------------------------------------

　　ap_001 R/M WA2620i-AGN 219801A0CNC138010221

　　ap_002 R/M WA2620i-AGN 219801A0CNC138010323

　　5、这样就保证了AC、AP、无线终端采用DHCP现网网段，也无需添加任何路由就可以访问Internet。

　　六、小结

　　只要掌握WLAN注册工作原理，根据现场环境合理规划，满足注册条件后，AP就可以正常注册，正常使用。当然最好调整ap的工作信道，发射功率以免信道干扰冲突。

2016年01月
