用户802.1X认证掉线问题

一、组网

在某项目测试中，H3C S5800交换机作为接入层交换机，直接连接用户PC。用户使用Windows XP自带802.1X客户端，Radius认证服务器为Windows Server 2008，认证方法为MD5-Chanllenge。

H3C S5800交换机使能802.1X认证并透传EAP，相关802.1X认证配置均为缺省，即：

1）端口接入控制方式为mac-based；

2）使能802.1X组播触发，时间间隔为30s；

3）使能802.1X握手，时间间隔为15s，最大重传次数为2；

4）关闭802.1X重认证。

二、问题描述

使用Windows XP SP3的用户可以通过802.1X认证，但上线后不到2分钟即掉线。

三、过程分析

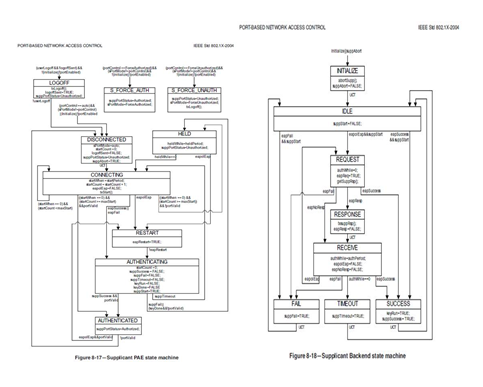

Windows XP SP3自带802.1X客户端基本遵循IEEE 802.1X-2004，先来看看802.1X-2004客户端状态机，如下两个图所示：

经过大量测试，可以推断Windows XP SP3的802.1X客户端在后台处理时有两个定时器，这里简称为T1和T2。

T1：含义同authWhile定时器，用于等待接收来自于交换机（准确的俗语为Authenticator）的任何EAP Request，但其初始值不同于协议建议，约为18s。该定时器老化后报Timeout，客户端由Authenticating状态转入Connecting，发送EAPoL-Start以发起新一轮认证，类似802.1X重认证。

T2：按EAP认证方法的一轮处理流程，首次收到一个EAP Request，回EAP Response后，启动该定时器以等待下一个不同的EAP Request，其初始值约为60s。该定时器老化后报Fail，这时按照协议规定客户端应由Authenticating状态转入Held状态，不过Windows XP SP3的802.1X客户端这时报“身份验证失败”而彻底停止响应。

详见下面测试抓包：

Case 1：交换机802.1X默认配置为30s组播触发，15s握手。

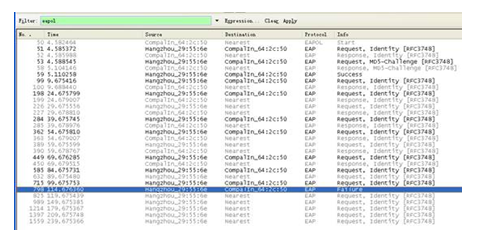

客户端抓包如上图所示：XP SP3 802.1X客户端认证通过后，5秒之内收到握手报文EAP-Request/Identity，这时客户端由Authenticated状态转入Restart状态，随即进入Authenticating状态。随后收到EAP-Request/Identity的时间间隔小于等于15s，即在T1定时器（18s）之内，但客户端因只是收到EAP-Request/Identity，没有后续EAP-Request如EAP-Request/MD5-Challenge而停在Authenticating状态直至T2定时器（60s）超时进入Held状态。客户端状态机变化为Authenticated->Restart->Authenticating->Held。对应网络连接的状态表现为“已连接上”->“尝试验证身份”->“身份验证失败”。而后交换机连续两次发送握手却没有收到回应，即认为该用户已离线，并发送EAP-Failure而结束802.1X认证，这时客户端正常通讯失败。

由此得出用户在线时间为T2+3*握手时间间隔=60+3*15=105s。

Case 2：交换机802.1X配置-30s组播触发，20s握手。

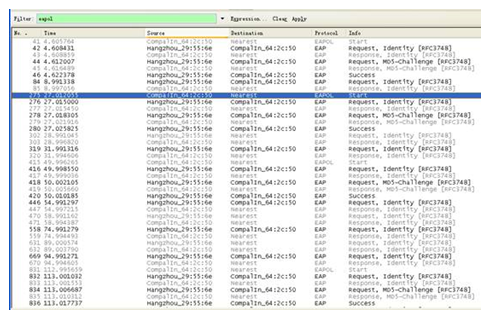

客户端抓包如下图所示：XP SP3 802.1X客户端认证通过后，5秒之内收到握手报文EAP-Request/Identity，这时客户端由Authenticated状态转入Restart状态，随即进入Authenticating状态。而后等待EAP-Request的时间间隔大于T1定时器（18s），导致T1超时而转入Connecting状态，这时客户端主动发送EAPoL-Start发起类似802.1X重认证，结果又通过认证，如此反复。即状态机变化为Authenticated->Restart->Authenticating ->Connecting->

Restart->Authenticating->Authenticated->Restart->Authenticating……。对应网络连接的状态表现为“已连接上”->“尝试验证身份”->“已连接上”……，客户端可以正常通讯。为更容易更明显观察，特配置交换机以取消握手，20s组播触发，见Case 3抓包。

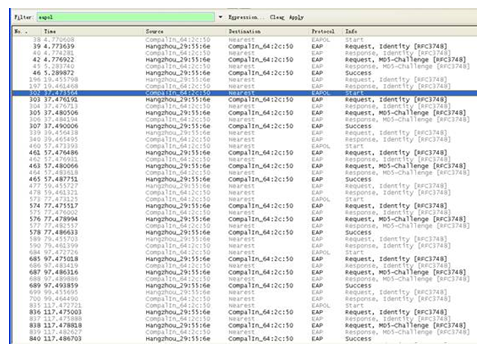

Case 3：换机802.1X配置-20s组播触发，取消握手：

综上，Windows XP SP3自带802.1X客户端基本遵循IEEE 802.1X-2004，但因802.1X-2004没有专门区分EAP-Request/Identity的处理且又只定义一个authWhile定时器。于是Windows XP SP3自带802.1X客户端实现中定义两个定时器，见上文中T1和T2描述。如果交换机发送802.1X握手报文的时间间隔小于T1，则必然导致Windows XP SP3自带802.1X客户端在Authenticating状态因T2超时而报“身份验证失败”而停止响应包括802.1X握手的一切802.1X报文，最终交换机发送EAP-Failure而结束802.1X认证，客户端正常通讯失败。

四、解决方法

理解上述Windows XP SP3的802.1X客户端工作机制后，问题则迎刃而解。

H3C S5800交换机从版本CMW5.20-R1108起，802.1X模块增加对于未知MAC的单播触发，命令为以太网端口视图下配置：dot1x unicast-trigger。该单播触发命令和组播触发各自独立，同一端口下可以共存。

于是解决方案如下：

（1）可以在交换机上配置802.1X单播触发并取消组播触发，取消握手或握手时间间隔在18s以上；

（2）如果交换机不是S5800，且最新版本尚不支持802.1X单播触发，则对于Windows XP SP3类用户，因其可以主动发送EAPoL-Start报文，可以在交换机相应端口下取消组播触发，取消握手或握手时间间隔在18s以上；

（3）可以考虑在交换机上配置端口接入控制方式为portbased，这样该端口用户通过认证后，不再发送组播触发报文，同时配置取消握手或握手时间间隔在18s以上。
