V7平台无线AC插卡IRF 配置案例分享

一、IRF简介

IRF是将多台AC设备以星型拓扑连接在一起，进行必要配置后虚拟化成一台分布式设备。通过IRF特性可以集合多台设备的硬件资源和软件处理能力，实现多台设备的协同工作、统一管理和不间断维护。当配置了IRF后，用户通过IRF设备中的任意端口都可以登录IRF系统，对所有成员设备进行统一管理。同时，对于网络中的其它设备和网管来说，整个IRF就是一个网络节点，简化了网络拓扑，降低了管理难度。

二、配置案例

通常大家接触的大多数为交换机与路由器的IRF运用，无线AC插卡以前V5版本主要用的主备模式，现V7版本已无主备模式，使用的是IRF模式。

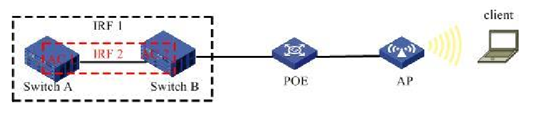

IRF 1是由支持无线控制器业务板的框式交换机Switch A与Switch B建立的传统堆叠。本配置举例中IRF 1是已经建立好的，AC 1插在Switch A上，AC 2插在 Switch B上，AC 1与 AC 2使用内联口1和内联口2建立跨框星型IRF 2， IRF 2与交换侧IRF 1之间通过跨板动态聚合链路连接进行业务通信，AC1与 AC2的内联口3和内联口4都为该聚合成员口，具体要求如下：

AC1与 AC2 成功建立IRF。

IRF与框式交换机Switch之间的动态聚合都正常。


三、配置过程

1、 配置 IRF 1 （switch）

(1) 配置聚合接口:

#创建二层聚合接口 1，并进入二层聚合接口 1视图将该聚合口配置为动态聚合口。

将 IRF 1 内联口Ten-GigabitEthernet 1/2/0/3加入到聚合组1中。

将 IRF 1 内联口Ten-GigabitEthernet 1/2/0/4加入到聚合组1中。

将 IRF 1 内联口Ten-GigabitEthernet 2/2/0/3加入到聚合组1中。

将 IRF 1 内联口Ten-GigabitEthernet 2/2/0/4加入到聚合组1中。

# 创建二层聚合接口2，并进入二层聚合接口2视图。

 将Switch 内联口Ten-GigabitEthernet 1/2/0/1加入到聚合组2中。

 将Switch 内联口Ten-GigabitEthernet 1/2/0/2加入到聚合组2中。

#创建二层聚合接口3，并进入二层聚合接口3视图。

将 Switch 内联口Ten-GigabitEthernet 2/2/0/1加入到聚合组3中。

将 Switch 内联口Ten-GigabitEthernet 2/2/0/2加入到聚合组3中。

（2) 配置 VLAN:

 # 创建VLAN 400，并将Switch侧与IRF端口连接的端口加入到该VLAN中，该VLAN用于将IRF链路与一般业务链路隔离，所以Switch上所有其它端口都不允许VLAN 400通过。

 (3) 配置 STP:

 #给聚合口2与聚合口3去使能STP。

2、配置 AC 1

(1) 配置IRF 端口：

#创建IRF逻辑口1，并将内联10GE口Ten-GigabitEthernet 1/0/1和 Ten-GigabitEthernet 1/0/2加入到IRF逻辑口1。

(2) 配置成员优先级：

# 指定AC 1的优先级为2，AC 1的优先级高于AC 2，保证AC 1可竞选为主设备。

(3)激活IRF端口：

 # 保存配置并激活IRF端口配置。

3、 配置 AC 2

(1)配置成员编号：

#配置AC 2的成员编号为2，并重启设备使其生效。

(2)配置 IRF 端口：

#创建IRF逻辑口2，并将内联10GE口Ten-GigabitEthernet 2/0/1和 Ten-GigabitEthernet 2/0/2 加入到 IRF逻辑口2。

(3)激活 IRF 端口：

#保存配置并激活 IRF端口配置，所有成员设备配置完成后竞选为备的设备会重启，重启之后IRF建立成功。

4、 配置 IRF 2 （AC）

#创建二层聚合接口1，并进入二层聚合接口1视图将该聚合口配置为动态聚合口。

将内联10GE口Ten-GigabitEthernet 1/0/3加入到聚合组1中。

将内联10GE口Ten-GigabitEthernet 1/0/4加入到聚合组1中。

将内联10GE口Ten-GigabitEthernet 2/0/3加入到聚合组1中。

将内联10GE口Ten-GigabitEthernet 2/0/4加入到聚合组1中。

四、主要配置思路

AC插卡IRF的配置思路与平时我们接触的交换机、路由器的IRF 2配置一致，需要注意的是AC与核心交换机内联口有4个， 我们用端口聚合组将它们分为2块，一个聚合组用来做IRF，剩余两个端口跑业务。当AC堆叠成功后，与核心交换机相连的业务端口口变成4个，将他们聚合即可。

小提示：两块AC堆叠后，AC上的AP数量授权只需要一份即可使用。
