某项目BGP/MPLS VPN+OSPF多实例实施总结

　　一、项目情况：

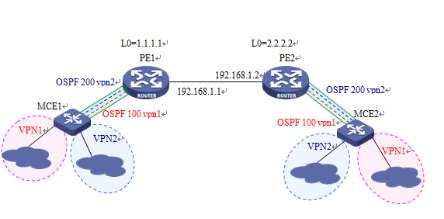

　　某运营商客户计划进行网络改造，改造后拓扑如上所示。PE1和PE2为H3C SR66路由器，MCE1和MCE2为H3C S5500交换机。不同业务通过不同VPN实例承载，实现业务之间的隔离。PE1和PE2进行BGP与OSPF路由互引，实现MCE1与MCE2内部路由互通。

　　二、故障情况：

　　按照MPLS以及OSPF基本配置方法对设备进行配置，配置完成后进行测试发现MCE1与MCE2之间不能互通。

　　三、问题处理：

　　1、检查路由表

　　查看MCE1与MCE2路由表，发现MCE1的VPN路由表上看不到MCE2侧的路由，同时在MCE2上也看不到MCE1侧的路由;但是在两台PE之间却已经正确进行路由信息的学习。

　　2、检查OSPF LSDB

　　查看MCE设备的OSPF LSDB，发现已经学到相应的的LSA;仔细观察后发现，LSA的DN位置位。OSPF文档规定：OSPF为避免类型3的LSA产生环路，在OSPF头部的选项字段中有一个DN位，当PE收到某条3类LSA并且发现DN位有置位的时候，这个PE在运行SPF算法时会忽略这条LSA。设备判断自己是不是PE设备，只看OSPF进程是否与VPN实例进行绑定，故MCE会认为自己是PE设备。分析得知路由无法学习是LSDB中的DN置位导致。

　　3、PE设备能正常学习到路由的原因

　　检查PE设备的配置时，发现PE1与PE2已经在OSPF协议视图下配置了命令vpn-instance-capability simple，不对OSPF LSA DN位进行检查，MCE1与MCE2未做此配置，才导致上述问题的产生。

　　4、故障解决

　　尝试在MCE1与MCE2上配置vpn-instance-capability simple命令，MCE1与MCE2都正常学到对侧网段路由，业务访问正常， 问题得到解决。

　　四、实施总结：

　　在项目实施中，我们不可避免的会遇到一些问题。当遇到的问题凭经验无法解决时，我们从原理着手，可能会有一些意想不到的收获。

2015年12月
