关于接口打环总结

　　当我看到“打环”这个词的时候，就想到在一些项目里设备端口无法up而必须做的测试操作。但是说到打环，有多少人真正对打环特别精通呢。在这里，我总结了以下几种打环方法，分享给大家。

　　一、打环分类

　　1. 【打环方式】

　　Ø 打内环：检查本端设备接口模块是否正常

　　Ø 线路打环：检查线路是否正常

　　Ø 打远端环：检查对端设备是否正常

　　2. 【常用接口】

　　Ø 二层以太口

　　Ø 三层以太口

　　Ø 串口

　　Ø E1

　　Ø E1-F

　　3. 【判断依据】

　　Ø 打环后查看接口是否up，接口指示灯是否亮。

　　Ø 查收是否有收发包，收发包是否一致。

　　Ø 查看是否有错误包。

　　二、二层以太口打环

　　1. 打内环

　　reset counters inter g1/0

　　[h3c-GigabitEthernet1/0] loopback internal

　　2. 打远端环

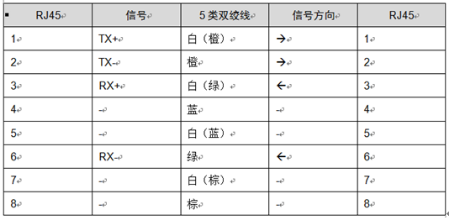

　　如下表所示，RJ45接头中1号和2号线序是发送数据的，3号和6号是接受数据的。打远端环就需要把网线一端接到设备接口，另一端则把1号线和3号线接在一起，2号线和6号线接在一起，然后进行配置：

　　reset counters inter g1/0

　　[h3c-GigabitEthernet1/0]loopback external

　　三、三层以太口打环

　　1. 打内环

　　reset counters interface g0/0

　　[h3c-GigabitEthernet0/0]ip add 1.1.1.1 24

　　[h3c-GigabitEthernet0/0]loopback internal

　　2. 打外环

　　操作步骤与二层以太口打外环相同，将RJ45线缆1号和3号线接在一起，3号和6号线接在一起，然后配置：(三层以太口打外环只有发包，没有收包)

　　reset counters inter g0/0

　　[h3c-GigabitEthernet0/0]loopback external

　　[h3c-GigabitEthernet0/0]ip add 1.1.1.1 24

　　四、串口打环

　　[H3C-Serial0/0]loopback

　　五、E1口打环

　　1. 打内环

　　[H3C]controller e1 5/0

　　[H3C-E1 5/0]using e1

　　[H3C-E1 5/0]loopback local

　　测试结果：串口打环物理层UP，协议层DOWN，则接口无问题。

　　[H3C-E1 5/0]dis inter s5/0:0

　　Serial5/0:0 current state: UP

　　Line protocol current state: DOWN

　　2. 打外环

　　[H3C]controller e1 5/0

　　[H3C-E1 5/0]using e1

　　[H3C-E1 5/0]loopback remote

　　3. 线路打环

　　操作：用BNC头连接线缆的TX和RX，不需要任何配置，如果E1口up，说明该线缆没问题;如果是down，则线缆有问题。

　　六、E1-F口打环

　　1. 打内环

　　[H3C-Serial5/0]fe1 loopback local

　　2. 打远端环

　　E1-F口可以跟对端E1-F口或者E1口对接，但是需注意，如果是跟E1-F口对接，则必须保证两端的工作方式一致，即成帧---成帧，非成帧---非成帧，如果是跟E1口对接，则必须保证成帧---分时隙，非成帧---不分时隙。

　　如果两端工作方式不一致，比如把RB接口改为分时隙，RA不做变化，为非成帧，接口能检测到环，但是接口协议是down的。

　　七、打环总结

　　1. 以太口打环用来检测本端模块收发数据包芯片是否正常，打远端环用来检查本端接口针脚是否正常，不能线路打环。

　　2. 三层以太口打环必须配置IP地址，否则接口能UP，灯亮，但是没有收发包。

　　3. 以太口打外环，都能UP，但是二层口灯会亮，三层口灯不亮，且只有发包，没有入包。

　　4. 串口只能打内环，不能线路打环和打远端环。

　　5. 路由器无论是自带交换口还是交换模块，在打内环后，接口会一直UP， 除非手工undo loopback。

　　6. E1-F口可以跟对端E1-F口或者E1口对接，但是需注意，如果是跟E1-Fkou对接，则必须保证两端的工作方式一直，即成帧---成帧，非成帧---非成帧;如果对端为E1口，则必须保证成帧---分时隙，非成帧---不分时隙。
