G省广电ITOIP解决方案

　　2009年9月，G省广电网络股份有限公司启动了综合信息网项目的建设，这标志着G省广电的信息化建设又更进一步。

　　在IT基础领域，H3C能够提供端到端的整体解决方案，包括网络、安全、多媒体、存储，而且都是基于IP技术，天然具有标准、开放的特点。经过深入细致的研讨分析，G省广电选择了H3C公司的ITOIP解决方案。

　　G省广电应用一台S7502作为中心核心交换机，一台MSR3040作为与各局点互联的路由器;各分支局点采用MSR2020作为上联路由器，以及一台S1224作为核心交换机。分支局点各配备一部 EPhone 3012网络电话，中心MSR3040上配置一块OCE板卡，对整网的EPhone 3012网络电话进行管理，并采用iVS8000做为监控解决方案。在中心部署一套iMC智能管理中心，实现对全网设备的拓扑、故障、性能等管理。

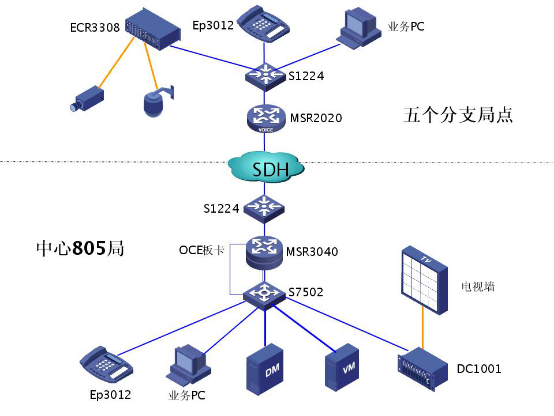

　　拓扑结构如下：

　　基础网络

　　数据通信网络是该系统的基础，承载着人事、监测等数据业务，IP语音业务和视频监控业务。中心局点部署一台S7502核心交换机和一台MSR3040路由器，并用一台S1224用来汇聚各分支局点。分支局点由MSR2020路由器与中心互联，S1224汇聚本局点各业务。

　　根据实际情况用10.10.0.0/16地址段为全网分配IP地址，其中10.10.10.0/24作为互联地址段，10.10.11.0/24为中心业务地址网段，其他分支局点依次各分配一个C类地址段。由于中心局点业务比较复杂，设备较多，将数据、语音、视频监控分在不同的地址段，减少广播风暴的相互影响。

　　全网使用静态路由，分支局点使用缺省路由器指向中心局点，中心局点通过各局点的明细路由指向对应的分支局点。广域网用过SDH线路互联，分支端经协转后连接到MSR2020路由器，中心端经协转后汇聚到S1224。

　　统一通信平台

　　统一通信平台由安装在MSR3040上的OCE模块和各局点EPhone 3012组成。OCE负责管理IP语音网关、IP电话、软件客户端等，为企业提供IP-PBX、IP会议、即时消息等统一通信业务。EPhone 3012IP电话与OCE服务器组网，提供电话、消息、会议等多种通信功能。统一通信平台的构建过程包括OCE模块安装及配置，注册终端以及配置Ephone3012 IP电话。

　　IP监控解决方案

　　监控中采用iVS8000做为监控解决方案。在中心部署一套iMC智能管理中心，实现对全网设备的拓扑、故障、性能等管理。

　　2007年，iVS解决方案已成功应用于全国50个平安城市项目，并作为主要参编单位，参与公安部城市监控和报警系统标准、电信全球眼3.0标准和国家视频监控标准工作组(AVS)的相关编写和开发工作。同时， 在IToIP技术基础上，提出并实践“让监控变得简单”理念。

　　iVS8000解决方案是针对各种行业专业监控市场推出的网络视频监控解决方案。包括管理平台、存储、编解码和网络系统四大组件，最大支持3000个编码器, 10000路 摄像机，最大管理128台NVR (IPSAN) / 2048 盘位存储容量，可广泛应用于平安工程、金融、交通、教育、大型建筑、大型园区监控市场。

　　本次方案中监控平台采用一台VM8000，一台DM8000，二十台DC1001-FF，六台ECR3308-HD。
