S95E启用组播后无法动态学习RP案例

　　一. 【问题描述】

　　某据点使用四台S9508E-V作为核心路由器，实现不同楼宇之间的组播的互通。某日客户发现在其中一台设备上执行dis pim rp-info时，什么都没有显示。

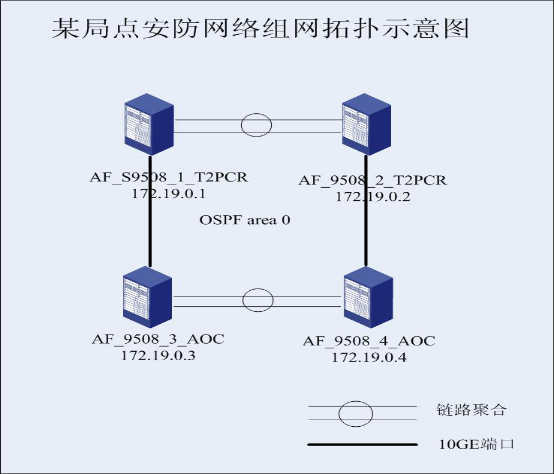

　　组网图如下：

　　



　　组网说明：

　　1、S9500E版本：CMW520-R1238P08

　　2、组网情况：四台S9500E口字形互联。四台设备命名为：AF_9508_1_T2PCR、AF_9508_2_T2PCR、AF_9508_3_AOC、AF_9508_4_AOC。

　　3、链路情况：AF_9508_1_T2PCR与AF_9508_2_T2PCR之间通过四根千兆光纤实现链路聚合;AF_9508_3_AOC与AF_9508_4_AOC之间通过四根千兆光纤实现链路聚合;AF_9508_1_T2PCR与AF_9508_3_AOC之间通过10GE口互联;AF_9508_2_T2PCR与AF_9508_4_AOC之间通过10GE口互联。

　　4、设备上启用协议情况：四台设备使用OSPF路由协议。组播启用PIM SM 。在AF_9508_1_T2PCR与AF_9508_2_T2PCR之前实现了业务VLAN的VRRP。在AF_9508_3_AOC与AF_9508_4_AOC之间实现业务VLAN的VRRP。

　　5、问题：在AF_9508_2_T2PCR和AF_9508_3_AOC上均可以使用dis pim rp-info看到RP的信息，但是在AF_9508_4_AOC上执行dis pim rp-info无法看到RP信息。使用dis pim routing-table .看到的RP信息均为空。

　　二. 【信息收集】

　　1、 根据在AF_9508_2_T2PCR和AF_9508_3_AOC上看到的RP信息得知，RP的地址为172.19.0.1，即为AF_9508_1_T2PCR的loopback0的地址。

　　2、 由于是组播路由表项来源于单播路由表。检查AF_9508_4_AOC上使用dis ip routing-table查看到达172.19.0.1的路由表，存在该表项。但是仅有一条路由。

　　3、 检查OSPF的配置，发现并没用配置端口COST，应该是生成两条等价路由才对。

　　4、 使用dis ospf peer 查看，发现AF_9508_4_AOC仅与AF_9508_3_AOC建立了邻居关系。

　　5、 使用dis ip int bri ,两边的接口地址均UP，但是使用ping 命令无法相互ping通接口IP地址。

　　6、 问题到这里出现了转折，检查互联的10GE接口地址信息的配置，发现互联的物理接口并未将STP关闭，猜想问题原因，由于AF_9508_1_T2PCR、AF_9508_2_T2PCR与AF_9508_3_AOC、AF_9508_4_AOC之间的生成树的域名是不同的，这样多域生成树就存在了。为了验证这个猜想，在AF_9508_2_T2PCR使用dis stp bri 发现其与AF_9508_4_AOC之间互联的端口角色为：ALTERNATE。

　　7、 于是在四台设备上互联的10GE接口关闭STP。这时在AF_9508_4_AOC上查看单播路由表中到达172.19.0.1的路由存在两条。

　　8、 检查AF_9508_4_AOC上PIM SM的配置信息，发现其与AF_9508_2_T2PCR和AF_9508_3_AOC之间互联的VLAN未启用PIM SM及IGMP协议。

　　9、 在AF_9508_4_AOC与AF_9508_2_T2PCR互联的VLAN621接口上启用PIM SM及IGMP后，在AF_9508_4_AOC上执行dis pim rp-info，仍然不能显示RP的信息。

　　10、 问题到这一步就更令人疑惑了。路由也存在，AF_9508_2_T2PCR上也存在RP的信息，为何AF_9508_4_AOC上无法学习到RP呢?

　　11、 考虑到组播在选择路径的时候要选择RPF接口，于是在AF_9508_4_AOC上执行display multicast rpf-info 172.19.0.1。发现其选择的RPF接口为：AF_9508_4_AOC与AF_9508_3_AOC之间的三层接口Vlan 1002上。

　　12、 于是在VLAN 1002上启用PIM SM IGMP后，AF_9508_4_AOC上就可以看到RP的信息了。

　　三. 【问题分析】

　　1、 从收集到的信息分析，该问题涉及到STP、OSPF、PIM SM等，问题的主要原因有：1、三层互联端口未关闭STP、导致10GE接口处于ALTERNATE，且 OSPF邻居关系不正常、2、由于PIM SM在互联的三层接口上未启用导致无法学习到RP信息。

　　2、 从上述分析中我们不难发现一个问题，那就是组播与等价路由的关系，根据上面的情况看，组播是不支持等价路由信息的，当遇到等价路由信息时，会选择接口IP地址大的那个三层接口做为RPF接口，从接口IP地址小的接口收到的组播报文会被丢弃。(AF_9508_4_AOC与AF_9508_2_T2PCR互联接口IP地址为：172.19.254.1;AF_9508_4_AOC与AF_9508_3_AOC互联接口IP地址为：172.19.255.9)

　　四. 【处理方法】

　　1、 在互联10GE物理接口关闭STP：

　　2、 在互联的三层虚接口上启用PIM SM

　　五. 【结束语】

　　在该问题的排错过程中，涉及的协议比较多，遇到这种情况，我们要沉着冷静，一步一步的分析，有时候不要纠结于一点，多看几步，问题就会迎刃而解。另外这种排错一定要在客户允许的时间段进行，排错的过程中如果遇到不确定的事情，一定要与客户沟通你要做什么事情，取得客户的认同。


2016年01月
