某戒毒劳教所监控V3管理V1平台实施心得

　　某戒毒劳教所位于某市新蒲新区，原有以1台IS3000主机、3台IS3100辅机及数台EC2004、EC2016、EC1004、EC1001、DC2004、DC1004、200余路摄像机组成的V1平台。由于工作需要，新增基于VM8500监控解决方案的V3平台，由1台HP服务器(已装DM3.0、VM3.0)，EC2016、EC2004数台、VX500数台、摄像机100余路组成。

　　平台建设好以后，客户要求使用新的V3平台来管理V1平台。需要做跨域管理，V1平台做下级域，V3平台做上级域，采用共享V1平台摄像机的方式实现V3管理V1。第一次做跨域管理，在实施的过程中遇到很多问题，得到领导及同事的支持，最终实现客户的需求。现把一些实施心得和需要注意的地方记录下来，以便在以后的工作中有一个参考。

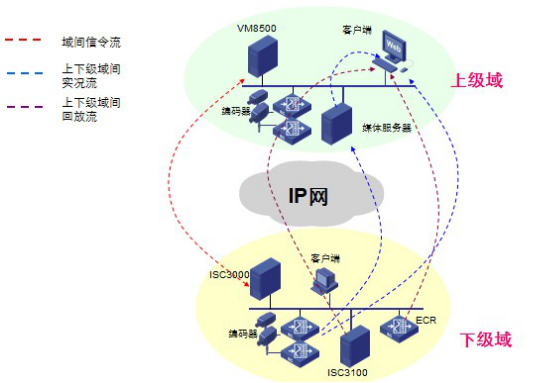

　　网络拓扑图：

　　版本要求：V1：之前版本存在问题，开局必须使用R1323P36版本。

　　V3：平台版本自B3103P20版本开始支持V3管V1,推荐使用B3112版本。

　　1.在V3中添加V1为下级域

　　1.1在“设备管理-中心服务器”里配置中心服务器

　　本域名称随意填写，NTP服务器不填。跨域互联配置中的互联通讯协议必须选择DB33，域等级比下级域的高就行。跨域互联域编码可以随便填，比如vmserver。在V1中添加上级域的时候，上级域ID则必须填vmserver。跨域互联用户编码随便填，不影响。

　　1.2在“设备管理-外域管理”中增加外域

　　配置选择所需配置内容配置说明

　　外域编码11111无关紧要的设置/方便解读的标识就行

　　外域名称ISC3000建议修改为方便识别的名称

　　外域类型必选项V3作为上级域，那么V1选择为下级域(默认为上级域，所以一定需要修改一下)

　　外域等级选择比V3平台级别更低就行

　　外域sip端口5060V1一定是使用5060进行通信，这里设置的是V1的sip端口

　　干线数量预留选项填写任何0～999之间数值没有影响

　　引流标志默认的为否只有在前端使用了NAT穿越后才须选择为是

　　外域厂商H3C VM/ISC这里提供了目前V1中能兼容的任何厂商作为H3C的下级域

　　跨域互联通讯协议DB33必须选择DB33

　　跨域互联编码2011这里一定是V1平台中as的id(V3和V1通信中是携带as的id进行标志摄像机的)

　　跨域互联用户编码非必选项选择一个和V3平台互联用户编码不同的名字就行

　　2.下级域为ISC3000

　　2.1 ISC3000添加本域信息

　　登录ISC3000，在设备列表中选择ISC3000，然后选择本域设置，修改ISC3000域管理模式为VM管理模式，修改“SIP监听端口”数值为5060。然后增加本域名称和本域ID(与上级域配置的下级域跨域互联编码相同)。本域ID只能为数字或字母。

　　2.2 ISC3000添加上级域

　　登录ISC3000，在设备列表中选择ISC3000，然后选择“域管理”，在右边的上级域列表中点击添加。此时会出现一个对话框，在其中添加上级域IP地址和ID(即上级域VM的IP地址和中心服务器中配置的跨域互联域编码)，注意，此处的“监听端口”数值必须为5061。

　　配置好以后确定，在待选通道列表下选中所有的摄像机，点>>标识，在已选通道列表里就会看到V1下的摄像机。(注意：在此处共享摄像机的时候，IE版本最好是IE6或者IE7，否则IE会一直要求重新登陆)

　　3.在V3中查看V1的实况回放

　　摄像机共享以后，在实况回放，本域下可以看到ISC3000的摄像机。基本功能均可实现，包括实况、回放、云台控制、轮切。

　　如果需要把共享的摄像机直接放在本域下，可以在“系统配置”中采取资源划归的方式。

2016年01月
