WLAN借用现网DHCP组网案例

　　一、客户需求

　　某集团公司会议室部署WLAN网络，会议室最多参会人员达到80人，要保证每个参会人员正常使用WLAN网络，且用户急用此套网络，并要求当天搭建完毕。

　　二、现网情况

　　1、会议室内只有一个信息接入点，笔记本可以通过此信息接入点自动获取IP，连接到Internet网络。

　　2、内网DHCP设备采用的是深信服的设备，用户对其配置和用途信息不清楚。

　　3、用户、深信服厂家工程师忘记设备密码，设备登录不了，无法查看设备内配置信息，更无法操作。

　　三、组网方案分析

　　此网络采用二层组网方式。一般来讲，WLAN网络需要一个网段应用在AC、AP之间，以保证AP的正常注册及用户客户端自动获取到IP网段。由于WX3010E不支持NAT功能，深信服设备无法登陆，无法指回程路由，综上分析，这里采用三层模式进行注册不太合适，只能应用现网环境的DHCP，AC、AP、用户终端共用一个网段的二层模式。

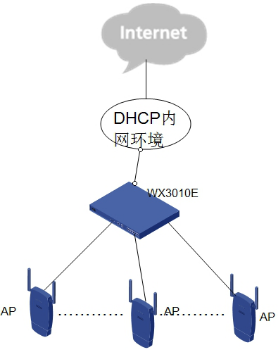

　　四、拓扑图

　　五、简要配置介绍

　　1、此网络采用默认VLAN1，终端AP采用PoE方式供电，插上网线后即可从DHCP服务器获取IP。

　　2、无线控制器WX3010E也需要自动获取ip，命令如下：

　　interface Vlan-interface1

　　ip address dhcp-alloc

　　3、无线用户终端也配置为VLAN1，这样可以保证用户终端也可以获取同网段IP。

　　interface WLAN-ESS1

　　port access vlan 1

　　4、配置完毕后，AP可以正常注册：

　　dis wlan ap all

　　Total Number of APs configured : 24

　　Total Number of configured APs connected : 23

　　Total Number of auto APs connected : 0

　　AP Profiles

　　State : I = Idle, J = Join, JA = JoinAck, IL = ImageLoad

　　C = Config, R = Run, KU = KeyUpdate, KC = KeyCfm

　　--------------------------------------------------------------------------------

　　AP Name State Model Serial-ID

　　--------------------------------------------------------------------------------

　　ap_001 R/M WA2620i-AGN 219801A0CNC138010221

　　ap_002 R/M WA2620i-AGN 219801A0CNC138010323

　　5、AP注册完成后，无线用户可以借助AP获取地址，并正常访问公司内网和外网。

　　六、小结

　　如果能掌握WLAN AP+AC的工作原理，根据现场环境进行合理规划，AP就可以正常注册，正常使用。当然最好能根据实际情况调整AP的工作信道、发射功率以免信道干扰。

2016年01月
