NQA加策略路由方式分流网络数据案例

　　一.网络现状

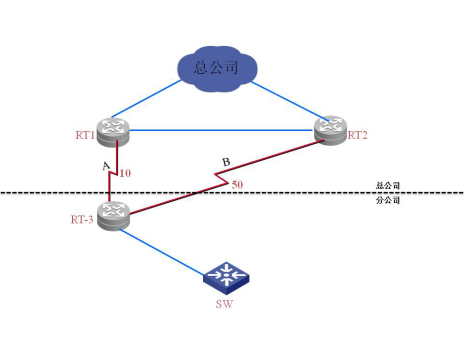

　　某公司网络拓扑如下图：

　　某公司网络核心有两台路由器。通过A和B两条广域网链路连接各分公司路由器。全网运行OSPF路由协议，设置OSPF 开销值进行数据分流和备份。

　　二.需求分析

　　目前，连接分公司的A线路，承载业务1，部分业务2和部分业务3。连接分公司的B线路，承载业务2和业务3剩余流量。为了满足日益增长的业务需求，总公司计划进行网络调整：各分公司新增一台路由器，作为现有分公司接入路由器的物理备份;同时在各分公司新增广域网线路C，对现有的业务流量进行优化分流，分流的设想为：

　　1. A链路用于承载业务1。

　　2. B链路用于承载业务2。

　　3. C链路用于承载业务3。

　　4. 3条链路之间互为备份。

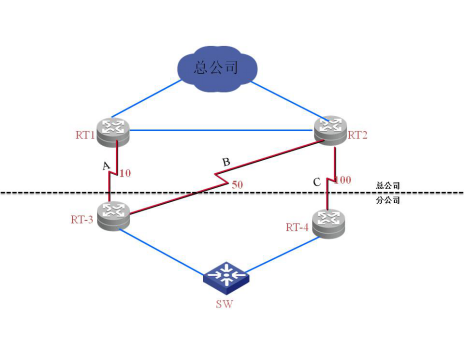

　　调整后的物理网络拓扑如下图所示：

　　三.调整方案及步骤

　　众所周知，OSPF协议在路由选路方面存在不足，而且此次某公司要求不要对网络进行太大改动，无法使用BGP路由协议来做分流，因此业务3数据流从A和B链路中分离出来，转移到链路C上;将业务2数据流从A链路中分离出来，转移到B链路。业务1和业务2通过OSPF开销进行数据转发，对于业务3，则RT2做策略路由，RT2和分公司交换机做双向NQA检测进行转发，确保不会因为链路故障导致业务不通，具体实施步骤如下：

　　1. 对于业务3

　　1.1 新增加C链路OSPF值设定为100，分公司汇聚交换机通过静态路由将业务3的目的网段路由指向RT4，通过NQA检测RT4上联RT2的线路，若线路故障，流量指向分公司RT3。

　　1.2 总公司RT2做策略路由，检测数据源地址和目的地址，如匹配到视频会议数据流量，则下一跳为RT4，否则下一跳为分公司RT3,同时在RT2上做NQA，检测到RT4的链路状态，若线路故障，则取消策略路由，通过OSPF开销确定数据转发路径;

　　2. 对于业务2

　　2.1 将业务2从A线路上剥离，通过调整总公司内部OSPF开销，B线路开销之和优于A链路实现选路控制。

　　3. 对于业务1

　　3.1 由于目前A链路已经承载的是业务1数据，所以对于这部分流量将不做调整。

　　4. 线路备份情况

　　4.1 业务1数据流：主用线路为A链路，备用线路为B链路，第三备份线路为C链路。

　　4.2 业务2：主用为B链路，备用线路为C链路，第三备份线路为A链路。

　　4.3 业务3：主用为C链路，备用线路为B链路，第三备份线路为A链路。

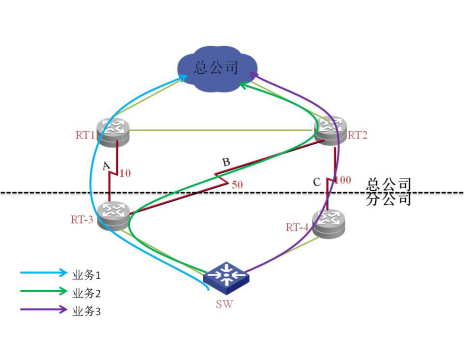

　　分流后的网络拓扑如下图所示：

2016年01月
