XX融合网关大流量测试丢包问题处理

　　一. 【问题描述】

　　XX融合网关采用4台H3C F5000防火墙、2台H3C SR8805路由器，其中两台防火墙作为入口防火墙分别命名为FW3、FW4，另外两台防火墙作为出口防火墙分别命名为FW1、FW2;2台路由器通过GRE隧道让手机用户接入。具体拓扑如下：

　　用户对网络接入设备性能要求很高，需要测试设备性能，每台设备互联端口都是两端口捆绑，用户要求流量测试：达1.4G不丢包，达1.6G丢包小于1%。由于CMNET侧是运营网络，不允许大流量测试，于是设计如下网络测试拓扑图：

　　流量测试设备由用户提供，经过测试，压力测试设备流量打到1.4G时，从防火墙FW3 ping压力测试设备和服务器丢包严重到达4%，从测试服务器ping测试SP丢包更严重达到12%

　　二. 【信息收集】

　　实验1：从client(10.60.0.14)分别ping到CISCO交换机出方向接口、FW3入方向接口、FW3出方向接口和FW1入方向接口，ping包大小为56字节。测试结果丢包4%。

　　实验2：从client(10.60.0.14)分别ping到FW1入方向接口，ping包大小为56字节。client端100个报文丢12个，通过对FW1和FW3的会话表项统计(dis session table)，FW1的ICMP会话出入方向均为90，而FW3上的反方向报文只收到了88个。

　　实验3：从防火墙FW01 ping 测试SP丢包4%

　　以上测试都是在流量达到1.4G时测试结果。

　　三. 【问题分析】

　　实验1测试表明测试服务器与FW03之间存在丢包

　　实验2测试表明测试服务器与FW01设备之间存在丢包达到12%，其中测试服务器与FW03之间丢包10%，FW03与FW01之间丢包2%，

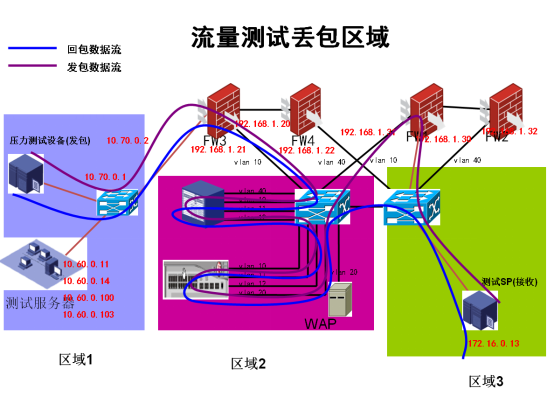

　　丢包的区域如下：

　　丢包区域主要在上图区域1、区域2、区域3

　　以上丢包区域都有共同点，我们设备都与CISCO交换机互联，其中压力测试设备与FW3中间是CISCO 3750，FW3与FW1中间是 CISCO 4500。而且除了CISCO设备还有多个友商设备，其中区域2最复杂，而且都是二层网络，数据流量走向非常复杂。

　　测试期间与友商配合测试也发现了友商设备配置问题，例如DPI配置问题，CISCO 3750两个端口在同一个芯片内性能不足等问题，把以上问题排除后，测试丢包改善情况有限。

　　经过与CISCO工程师沟通后、并详细了解压力测试设备发包原理后分析出：压力测试设备发包源IP和目的IP地址较少，H3C设备端口转发方式是流转发，基于5元组转发，即相同源目的IP、端口只会从同一个端口转发，虽然我们做了2GE口捆绑，但发包IP地址不变化，则这个IP只会从捆绑口的其中一个端口转发，不会变化。

　　所以问题很明显，端口捆绑能达到2GE吞吐量，但测试流量较大部分从其中一个端口转发，而一个端口只有1GE吞吐量，当测试流量超过1G时，就有丢包，为了验证此问题，我们采用4GE捆绑，测试流量达到1.4G时仍然有丢包，这说明猜测正确。

　　四. 【处理方法】

　　问题已经找出，处理方法很简单，F5000修改捆绑口的流量转发方式，但F5000并无此命令，不过研发在现场，4个小时内修改并重新编译版本，在捆绑口上增加命令：link-aggregation load-sharing mode per-packet，即捆绑口改为逐包转发。

　　五. 【结束语】

　　升级版本后测试：

　　1、 现场调整流量到1.6G，再次验证客户端到服务器的整网丢包率

　　大包1500，全网丢包0.4%，即500个报文丢了2个(快速ping操作可以达到小于0.1%)

　　小包56，全网无丢包

　　2、 现场调整流量到1.4G，ping大包和小包，全网无丢包。

　　3、 从C4500交换机上ping客户端和服务器，1.7G无丢包(ping的速度较快)

　　流转发技术，即常说的，一次路由，多次转发。特点是匹配第一个IP包后建立硬件转发表项，后续报文不匹配IP表项，直接走硬件。 硬件转发表项中存放的是目的网段与出口信息。逐包就是普通的查找IP路由表转发，每一个包都需要进行CPU查表操作，速度肯定没有流转发快。不过此次修改的逐包转发仅仅是捆绑端口发包方式不同，没有上述逐包转发缺点。

2016年01月
