华三、中兴设备BGP/MPLS VPN互通故障分析

　　一、故障现象描述

　　SWA下接的视频监控终端与SWB下接的视频服务器如经过SR8812时无法通讯，走另一条线路不经过SR8812后正常通讯。

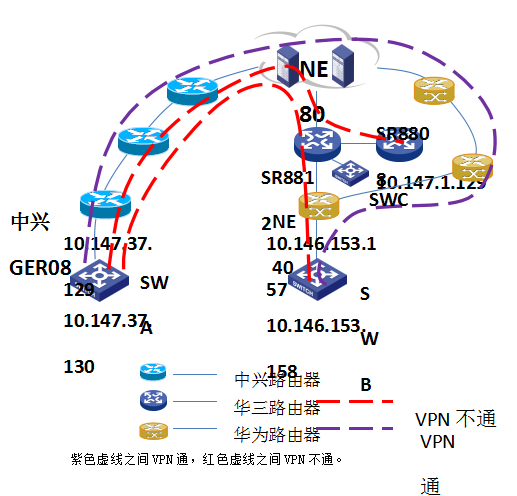

　　二、网络拓朴

　　三、故障分析

　　1、在VPN内通过ping方式进行测试

　　通过调整SR8812与NE40之间COST值，改变报文的路径。当SWA不经过SR8812时，与SWB可以互通。SWA经过SR8812时，与SWC可以互通，与SWB不通。说明SR8812作为P设备时不正常，作为PE设备时正常。

　　2、在SWA交换机开启debug，在SWB处抓包进行分析。

　　在SWA开启中debug ip icmp,在SWB处进行端口镜像抓包，从SWB ping SWA。

　　通过SWA debug显示可以得出，SWB PING报文已经到达SWA，并且SWA也回报文。但回包到达NE40时，NE40 发现TTL为0了，此时NE40丢弃此包，并给SWB回一个报文告诉SWB到SWA不可达。在SWB抓包显示有发出数据包，无回数据。由此可知，不通的原因为TTL为0了。

　　3、TTL变0可能有环路，查找环路

　　TTL变成0一般情况为环路造成的，通过dis bgp vpnv4 vpn-instance XXXX routing-table label 查看私网路由表，下一跳为中兴GER08，正常。dis mpls lsp 查看公网标签情况，dis mpls lsp vpn-instance XXXX verbose查看私网标签情况。未发现我们设备有环路,同样中兴也没有发现他们设备有环路。分别在中兴GER08和NE40增加VPN地址段(192.168.99.0和192.168.100.0)进行测试，还是同样的结果。说明不是IP地址重复等原因引起的。

　　4、分析TTL在什么时候变为0

　　由于SR8808与NE40情况差不多，并且SR8808与SR8812通过以太网口连接，方便抓包，所以通过在SR8812做端口镜像抓取SR8812与SR8808互联口数据，在SWA开启debug ip icmp,在SR8808开启debug ip icmp，分析TTL为0的原因。

　　从SR8808上ping SWA。从SWA的debug显示SWA收到包，也回包。但从SR8808的debug显示发送了包，没收到回包。

　　通过查看抓取的数据包，SR8808 PING包发给SR8812时，IP报文、MPLS外层标签和内层标签的TTL都为255。回包是MPLS内层标签TTL为0，IP TTL为255，因SR8812是倒数第二跳，所以MPLS外层标签已被弹出。因SR8808收到的MPLS内层标签为0，所以SR8808丢弃这个包。

　　通过以上分析可以得出，SR8808在收到回包时MPLS内层标签已经为0。

　　5、通过在SR8812与NE80互联口进行抓包，确定MPLS内层标签TTL为0与SR8812是否有关。

　　MPLS内层标签TTL为什么会为0，正常情况下，数据包过来时在对端的PE设备上(GER08)封装上内层标签后，在P设备之间这个内层标签不会改变，等到倒数第二跳的P设备去掉外层标签，此时才会进行内层标签的交换。

　　在SR8812与NE80互联口进行抓包。当10.147.37.129 ping 10.147.1.129通时，内层标签TTL为255，外层标签TTL为252。当10.147.37.130 ping 10.147.1.129不通，内层标签为0，外层标签TTL为251。

　　从以上可以得出MPLS内层标签为TTL 0，在NE80发给SR8812时MPLS内层标签已经为0。与SR8812没有关系。

　　通过协调，让华为在NE80上抓包,NE80收到的MPLS内层标签同样为0。中兴的POS口无法抓包。

　　6、为什么不经过SR8812，走另一条线路没有问题。

　　在RFC中关于MPLS标签TTL和IP TTL有两种关系：

　　1、管道模式：MPLS各层标签TTL、IP TTL均是独立的，弹出、压入均不会相互复制。

　　2、统一模式：压入时IP TTL复制至MPLS内层标签TTL，MPLS内层标签的TTL复制至外层标签的TTL;弹出时MPLS外层标签的TTL复制至内层标签的TTL，内层标签的TTL复制至IP TTL。

　　SR8812采用的是管道模式，当MPLS外层标签在弹出时，不把外层标签的TTL复制到内层标签的TTL。华为采用的是统一模式，当MPLS外层标签在弹出时，把外层标签的TTL复制到内层标签的TTL。这个时候如果内层标签TTL为0就不会有影响，因为这个0被外层标签的TTL值所代替。

　　四、分析结论：

　　SWA下接的视频监控终端与SWB下接的视频服务器如经过SR8812时无法通讯，原因为SR8812收到的MPLS内层标签TTL为0导致不通。而MPLS内层标签TTL为0是因中兴路由器在压入MPLS内层标签时TTL为0了。

　　五、改进建议：

　　如果只是为了解决此次问题，可以通过升级SR8812版本改为统一模式来解决。但是以后如果中兴和华三之间有大量需求互通，建议通过解决问题的源头，中兴路由器在压入MPLS内层标签时TTL为0的问题。因为如果不解决源头问题，那就需要升级大量的SR88。因SR88升级的版本与现使用版本跨度大，主控板和业务板的bootrom都要升级，所以也存在一定的风险。并且升级时最好现场要有板卡备件，以防升级失败导致业务中断。

　　最终用户决定让中兴解决MPLS内层标签TTL为0的问题，目前问题已经解决，网络正常运行。

2016年01月
