Comware V7平台FW与移动终端对接L2TP over IPSec配置案例

一、 组网需求

Comware V7防火墙设备作为VPN网关，客户通过移动终端iPhone/Android拨入，中间跨越运营商NAT。

二、 组网图

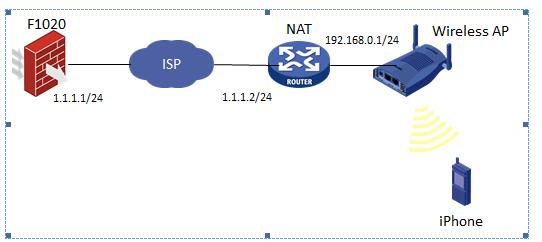

如图所示，F1020通过G1/0/1与NAT设备G0/1相连，NAT设备下挂一台无线AP，iPhone通过AP接入网络，自动获取地址。由于终端地址不固定，总部F1020采用模板方式建立IPSec SA。

三、 配置步骤

1、NAT设备上配置满足基本上网所需的NAT及路由功能即可，此处略，AP配置同略。

2、F1020 L2TP/IPSec相关配置

l2tp enable

#

ip pool pool 10.1.1.2 10.1.1.10             //地址池

#

interface Virtual-Template1

 ppp authentication-mode pap

 remote address pool pool

 ip address 10.1.1.1 255.255.255.0

#

ipsec transform-set 1

 encapsulation-mode transport

 esp encryption-algorithm aes-cbc-192

 esp authentication-algorithm sha1

#

ipsec transform-set 2

 encapsulation-mode transport

 esp encryption-algorithm aes-cbc-128

 esp authentication-algorithm sha1

#

ipsec transform-set 3

 encapsulation-mode transport

 esp encryption-algorithm aes-cbc-256

 esp authentication-algorithm sha1

#

ipsec transform-set 4

 encapsulation-mode transport

 esp encryption-algorithm des-cbc

 esp authentication-algorithm sha1

#

ipsec transform-set 5

 encapsulation-mode transport

 esp encryption-algorithm 3des-cbc

 esp authentication-algorithm sha1

#

ipsec policy-template 1 1

 transform-set 1 2 3 4 5    //不确定终端的提议类型，这里设置多个

 ike-profile 1

#

ipsec policy 1 1 isakmp template 1

#

l2tp-group 1 mode lns

 allow l2tp virtual-template 1

 undo tunnel authentication

#

ike profile 1

 keychain 1

 match remote identity address 0.0.0.0 0.0.0.0

 proposal 1

#

ike proposal 1

 encryption-algorithm 3des-cbc

 dh group2

 authentication-algorithm md5

#

ike keychain 1

 pre-shared-key address 0.0.0.0 0.0.0.0 key cipher $c$3$u+NQyrhBRDKT/m1ozccSLeUnk7xN1gnaFw==

3、接口加入安全区域，并放通域间策略

4、iPhone/Android配置

①iPhone客户端配置(图1)：

②Android客户端配置(图2)：

       图1                           图2

5、连接时会弹出用户名/密码界面，此时输入设备上配置的local-user(如图3)。

6、 验证(如图4)。

       图3

2016年11月
