XX建行技术服务案例

　　背景

　　中国建设银行各省已全面向南北数据中心集中，标准IP技术的扩展优势和竞争优势显露无疑，而追求进步和发展的脚步永无止境，面向新形势下的新一代业务变革驱使着网络系统向着更加高速、高效和更加开放而适于业务扩展的方向发展。

　　本次中国建设银行XX分行网络改造项目，就是针对现有网络结构做出适当的调整。为实现中国建设银行面向新形势下的新一代业务变革提供平台保障。

　　用户需求分析

　　原有设备老化带来的维护不便加上现有广域网线路带宽不足以满足现在及将来的业务需要。中国建设银行XX分行需要更新原有网络设备，开通新的带宽更大的广域网线路带宽来满足业务拓展的需求。从而进一步提高网络运行的高效率，增强可靠性。

　　根据中国建设银行2大类业务：生产类业务和管理类业务各自的特点，在通信网络逻辑上应把生产性业务和管理性业务的通信信道分离，避免因管理性业务的猝发性和大流量造成通信网络的拥塞，影响营业性业务的实时性和可靠性，充分保证营业性业务的正常进行。

　　关键设备

　　本次组网采用了华为3Com公司Quidway NE16E、NE05系列路由器等网络设备。

　　网络建设方案

　　中国建设银行XX分行网络系统至总行的一级网络系统已建设完毕，本期工程涉及到一、二级网络的改造，需要支持新一代综合业务系统，以建立统一的IP网络，通过统一的一级、二级、三级网络，一体化综合承载XX建行的各种业务。

　　网络拓扑结构基本不变的情况下，在一级分行增加2台华为3Com的NE16E路由器替换原有的2台C7500路由器;二级分行分别增加2台新的NE05路由器，原有C7500、C7200设备只用于测试、培训和备份使用。新的NE16E路由器通过ATM线路负责与各个二级分行的路由器相连。同时由于建行的业务对网络带宽的要求日益增加，设计把原来主用的1M线路扩容到为2M，辅用的2M线路扩容到8M，备用的ISDN线路扩容到2M。

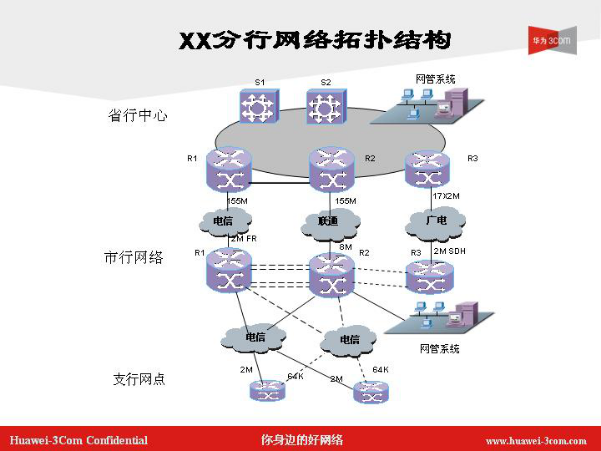

　　三级网的支行或网点配备一台路由器作为接入设备，通过2条链路(一条为E1的2M线路，另一条为64K/128K的线路)连接到二级分行网络。拓扑如下：

　　地市行设备DS_R1使用2M FrameRelay线路、DS_R2采用ATM 8M PVC、DS_R3上行为2M SDH， 其中DS_R1主要负责生产类数据，DS_R2主要负责OA管理类数据，DS_R3承载语音视频数据;实现业务分流，并在某一线路故障时实现设备间的热备份。

　　对于省分行和市支行新路由器与局域网连接，保持原有的连接方式不变，在地市路由器上启用VRRP协议，实现LAN网关的热备份。

　　每地市部署一套网络管理系统，完成对骨干网及各地市网络的拓扑管理和配置管理。

　　网络特点及优势：

　　u 基本维持原有网络拓扑结构，仅需局部调整;

　　u 网络核心增加了NE16E高端路由器，使网络的性能、稳定性、可靠性得到大幅提升;

　　u 同等情况下降低了设备的投资，提高了效费比;

　　u 网络核心和市行均采用NE系列设备互联，降低了多厂商设备互联可能带来的兼容性风险;

　　u 新增设备与原有设备处于同一位置，实现了二级网数据集中下的扁平化思路，并且减少了网络故障点;

　　u 网络管理系统的使用方便了对网络的管理和运行维护;

　　实施效果

　　网络改造完成后，实现了业务分流，网络运行高效、可靠、安全，工作状态良好。
