Auto-detect技术在MSTP广域网链路下自动侦测 切换链路的应用

　　技术服务中心 冯志良

　　第1章 组网概述

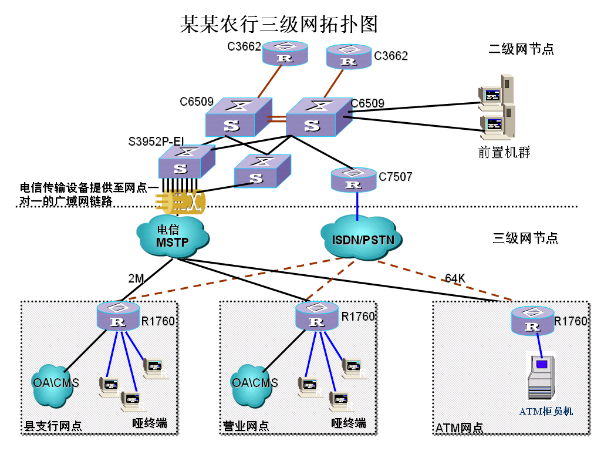

　　XX农行使用华为3Com AR28-09路由器作为网点接入路由器，使用华为3Com S3952P-EI交换机做为分行中心汇聚路由器，网点接入路由器AR28-09通过电信MSTP链路与中心汇聚交换机S3952P-EI连接，通过ISDN备份链路与C7507路由器连接。需要实现当主用MSTP链路故障时，AR28-09自动拨号，启用备用链路，当主用链路正常时，数据流继续走主用链路。具体网络拓扑图如下：

　　第2章 应用需求分析

　　对于主用链路故障后自动切换至备用链路的需求，前期我们在很多局点都遇到过，以前的组网模式为主用链路为DDN链路或其它的需要广域网链路层协议的链路，当主用链路不可达时，物理端口或链路层协议会显示DOWN状态，此时可以使用Standby备份中心技术实现接口备份。而对于运营商提供的MSTP链路(包括电信提供的以太网链路)，其中间节点全部使用以太网技术，网络链路故障后，路由器及交换机端口无法感知，所以在以太网链路中，要做到主备链路冗余备份，必须启用动态路由协议，使用动态路由协议路由自动收敛来完成主备链路的备份功能。但往往用户对营业网点或非骨干机构，不建议采用动态路由，这时我们主备链路备份该如何实现呢?华为3Com 路由器及交换机上自动侦测技术给了我们很好的解决方案。

　　第3章 Auto-detect技术在静态路由协议中的应用

　　用户可以将某条静态路由和某个侦测组进行绑定，利用自动侦测的返回结果来控制静态路由的有效性：当侦测组可达时，静态路由生效;当侦测组不可达时，静态路由无效。

　　操作命令说明

　　操作命令

　　进入系统视图system-view

　　创建并进入侦测组视图detect-group group-number

　　配置侦测对象列表detect-list list-number ip address ip-address [nexthop ip-address]

　　静态路由模块应用侦测组ip route-static ip-address { mask | mask-length }next-hop detect-group group-number

　　第4章 XX农行网点路由规划方案

　　XX农行S3952P-EI交换机、C6509交换机、C7507路由器之间使用OSPF路由协议;S3952P-EI交换机与网点AR28-09路由器使用静态路由，在交换机上配置到达网点路由器互联接口的侦测组，并在交换机配置的静态路由中应用侦测组，C7507路由器与网点AR28-09路由器使用静态路由;在S3952P-EI交换机及C7507路由器上OSPF协议中引入到达网点的静态路由。在核心交换机C6509设备上配置到达S3952P-EI交换机的COST值小于到达C7507路由器COST值，保证C6509交换机学习到到达网点的路由优先从S3952P-EI交换机转发。网点AR28-09路由器上配置两条默认路由，并配置不同的优先级，(1)、配置默认路由，下一跳指向S3952P-EI交换机，优先级为60，并在此默认路由上引用自动侦测组;(2)、配置默认路由，下一跳指向C7507路由器，优先级为200。具体S3952-EI及网点AR28-09路由器与自动侦测相关的配置如下：

　　营业网点路由器自动侦测的配置：

　　#

　　detect-group 1 //新建侦测组

　　detect-list 1 ip address 186.3.110.26 //配置侦测目标地址

　　#

　　ip route-static 0.0.0.0 0.0.0.0 186.3.110.26 preference 60 detect-group 1 //应用侦测组

　　ip route-static 0.0.0.0 0.0.0.0 186.3.140.50 preference 200

　　#

　　中心汇聚路由器S3952P-EI交换机自动侦测的配置

　　#

　　detect-group 1 //新建侦测组

　　detect-list 1 ip address 186.3.110.25 //配置侦测目标地址

　　#

　　ip route-static 172.24.62.24 255.255.255.252 186.3.110.25 preference 60 detect-group 1 //配置静态路由、应用侦测组

　　ip route-static 186.3.160.104 255.255.255.248 186.3.110.25 preference 60 detect-group 1

　　第5章 方案成果说明

　　XX农行使用华为3Com交换机及路由器设备的自动侦测功能，在C6509路由器上默认学习到网点路由为S3952P-EI交换机发布的路由，当主用链路故障后，网点侦测到主用链路不可达，自动将主用默认路由失效，自动启用ISDN自动拨号功能，启用备份链路，保证业务不间断，同时监测主用链路是否可达，如果监测主用链路可达，则自动切回主用链路。S3952P-EI也自动监测对端地址，当发现自动侦测目标地址不可达时，自动将静态路由失效，并在OSPF协议中不发布到达此网点的静态路由。此时，C6509交换机上查看路由发现，到达网点的静态路由下一跳指向C7507路由器。通过自动侦测技术，实现在广域网接口不能感知链路DOWN情况的主备链路冗余备份功能。

2015年12月
