S3900与cisco ip phone测试voice vlan

　　                   BY 曾小伟(广州办服务工程师) fw0050

　　【测试背景】

　　某大型跨国公司整网采用cisco设备构建，其中cisco设备上起了voice vlan，部署了QOS，保证语音质量。现在公司员工都配了Cisco IP Phone ，测试的主要目的是看华为3Com公司S3900设备是否支持对非标准的PD设备进行POE供电，是否支持voice vlan，或者QOS,来融入现有cisco网络来实现端对端的语音保障。

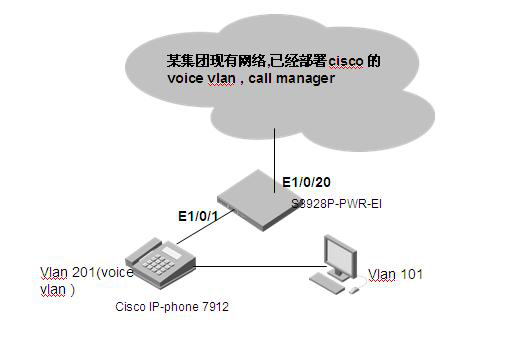

　　【测试组网图】

　　说明：整网采用cisco设备，已经在汇聚层和一些核心设备上部署了voice vlan，现S3900下挂一台Cisco IP Phone 7912 , 7912下在挂一台pc机。测试目的用来实现对语音流的QOS保障，实现端对端的QOS。

　　【测试过程和重点】

　　一. POE:

　　Cicso 有些ip Phone 为非标准的802.3af PD设备，要实现POE功能必须加一条命令

　　[Quidway] poe legacy enable

　　[Quidway] interface Ethernet1/0/1

　　[Quidway-Ethernet1/0/1] poe enable

　　二.Voice Vlan功能：

　　Voice VLAN指为用户的语音数据流而专门划分的VLAN。通过划分Voice VLAN并将连接语音设备的端口加入Voice VLAN，可以为语音数据配置QoS(Quality of Service，服务质量)，提高语音流量的传输优先级，保证通话质量。

　　1.客户这边给了我们S3900上行cisco 4000系列交换机端口配置如下，并告之vlan 101为数据vlan，vlan201为语音vlan。

　　interface FastEthernet0/3

　　switchport access vlan 101

　　switchport voice vlan 201

　　cisco配置为Access口，开始我们也把S3900上行口配置成Access口，发现通讯不了，一定要配置成trunk口，据客户说明，带voice vlan配置的cisco端口实际上就是trunk口。

　　S3900交换机相关配置如下：

　　voice vlan 201 enable

　　interface Ethernet1/0/20 上行口

　　poe enable

　　port link-type trunk

　　port trunk permit vlan 1 101 201

　　port trunk pvid vlan 101

　　interface Ethernet1/0/1 接ip phone 和pc的口

　　poe enable

　　port link-type trunk

　　port trunk permit vlan 1 101

　　port trunk pvid vlan 101

　　voice vlan enable

　　2.S3900设备默认支持以下OUI地址

　　[Quidway]dis voice vlan oui

　　Oui Address Mask Description

　　0003-6b00-0000 ffff-ff00-0000 Cisco phone

　　00d0-1e00-0000 ffff-ff00-0000 Pingtel phone

　　00e0-7500-0000 ffff-ff00-0000 Polycom phone

　　00e0-bb00-0000 ffff-ff00-0000 3com phone

　　此次测试的cisco IP Phone 7912的OUI地址不在默认支持的OUI地址范围，必须在系统视图增加以下命令：

　　voice vlan mac_address 0013-1900-0000 mask ffff-ff00-0000 description cisco ip-phone 7912

　　【思考】

　　1. Vocie vlan 的功能有两点：能识别语音oui地址，自动加到voice vlan ; 对voice vlan 的数据把QOS中的COS值改为6。Voice vlan 有手动配置和自动配置之分，其中手动不能自动识别语音oui地址，自动加到voice vlan ;

　　2. 自动模式的voice vlan 的数据报文怎么转发了?Cisco ip phone 是带vlan tag的，但要注意的是ip phone 发第一个数据包时是不带tag的，所以送到S3900会默认打上tag 101的标签，送到S3900交换机cpu, cpu会识别是语音oui，并把他放在vlan 201中，那么以后的转发都是按照vlan 201 voice vlan 来转发，所以我们用dis mac-address 命令时会发现有以下的变化：

　　[Quidway]dis mac-address int Ethernet 1/0/1

　　MAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)

　　0013-19ac-ce3f 101 Learned Ethernet1/0/1 AGING

　　首先ip phone 在vlan 101里面，然后会在vlan 101，201共存，然后在稳定在vlan 201中转发数据。

　　3. 如果S3900不配置voice vlan，采用acl 配置怎么配呢?首先我们定义5000的acl ,识别出语音设备mac数据流，如果在端口下发traffic-priority 把COS值改为6，这样跟voice vlan 的效果是一样的。

　　【总结】

　　Voice vlan 配置其实很简单，如果我们对2层转发和qos , Acl了解的话，不管怎么应用，都会变的融会贯通。
