8011系列路由器与Cisco12000系列路由器 POS对接案例

　　一、 组网：

　　在大型的网络测试以及网络改造中，往往会遇到H3C设备与Cisco设备对接的问题， 而由于不同厂商之间产品实现方式的不同，以及部分默认配置的不同，往往存在兼容性的问题，需要在对接过程中根据现场的实际情况做一定的配置调整。例如，在NE80/40路由器与Cisco 12000系列路由器使用2.5G POS对接时，就需要注意该问题。

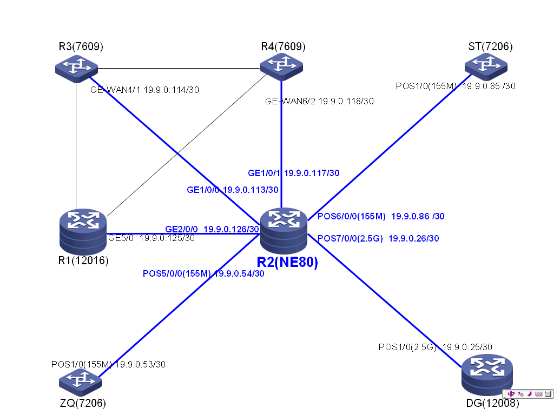

　　组网连接图：

　　如图所示，NE80分别使用GE端口、155M POS端口、2.5G POS端口与Cisco 12016、7609、7206、12008等设备对接。

　　二、

　　问题描述：

　　如图所示，NE80上线后，GE端口，155M端口均正常，2.5G POS端口则无法UP，经过检测证明POS链路正常，两端POS模块、单板均正常，但端口仍然无法UP起来。

　　三、 过程分析：

　　由于H3C 8011产品POS端口配置在缺省情况下与Cisco有很多不同，主要包括链路层封装模式、CRC校验、链路加扰等，需要一一检查，确保一致：

　　1、 链路层封装模式，Cisco的缺省链路层协议是HDLC，NE80缺省为PPP，需要两端一致。查看两端设备配置，NE80已经配置了link-protocol hdlc，修改为HDLC，排除该问题的可能性。

　　2、 CRC校验，Cisco的缺省校验位16位CRC校验，而NE80缺省位32位，且NE80不支持修改，需要修改Cisco设备的CRC校验为32位。查看Cisco12008配置，之前已经做了配置调整，接口下配置了命令：crc 32，修改CRC为32为，排除该问题的可能性。

　　3、 POS链路加扰，Cisco的设备缺省是不加扰的，NE80缺省是加扰的，需要调整为一致。查看两端配置，NE80上已经配置undo scramble，禁止了加扰，排除该问题的可能性。

　　4、 POS物理层封装，Cisco的缺省物理封装是SONET，NE80的缺省物理封装是SDH，该配置不同可以互相兼容，不会影响协议UP，也不会影响数据转发，但工程实施时建议两端配置为一致。将NE80端口的缺省封装改SONET，故障依旧，排除该问题的可能性。

　　5、 查看系统日志发现存在如下告警：

　　SRM/1/LabelMismatch:OID=1.3.6.1.4.1.2011.2.17.0.145,Index=67109638,SlotNum=7,SubCardNum=0,PortNum=0, receive path signal label mismatch!

　　查看NE80端口详细信息：dis inter pos 7/0/0 ver发现：

　　SDH overhead:(Rx/Tx)

　　F1 : NA/NA , J0 : 0x48/0x4e, K1 : 0x00/0x00, K2 : 0x00/0x00

　　S1 : 0x0f/0x08, C2 : 207/0x16, F2 : NA/NA , Z3 : NA/NA

　　发现C2收发不匹配，对端Cisco设备发过来的值为207，与本端不同，因此导致问题。

　　四、 解决方法：

　　通过在NE80 POS端口命令flag c2 207，修改C2值与对端Cisco设备一致，问题解决。

　　如下：

　　interface Pos7/0/0

　　undo shutdown

　　link-protocol hdlc

　　flag c2 207

　　undo scramble

　　ip address 19.9.0.26 255.255.255.252

　　五、 总结：

　　问题：为何155M的POS端口没有出现该问题?

　　根据研发同事的说明，对于155M的POS端口，属于低速POS端口，NE80设备对于低速的POS端口不检测C2的值，因此即使两端不同，也可以正常UP，而对于2.5G的高速POS端口，会检查该值，两端不一致时会导致端口无法UP，因此高速端口C2值必须修改为一致。
