经验共享：H3C S9500 防火墙板的透明模式和路由模式

　　【基本信息】

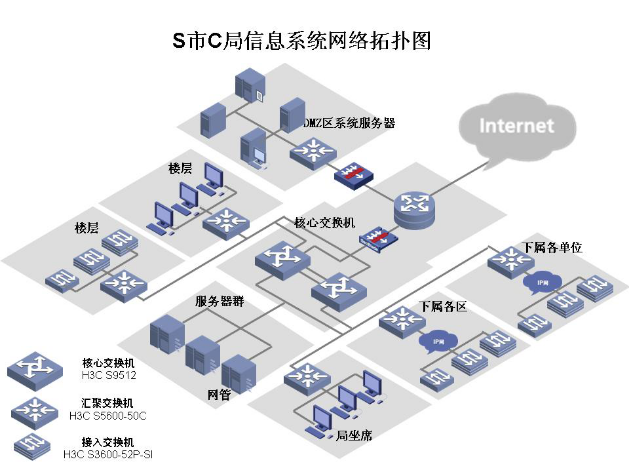

　　S市C局使用两台H3C S9512做为全市C局信息系统网络的核心交换机，两台9512做VRRP，并各配置了一块防火墙单板。

　　【问题描述】

　　此项目以前开局时因各种原因，两台9512上的防火墙单板都没有使用。此次网络优化时，用户重点提出要充分利用两块防火墙板。

　　1.首先要把9512_1上的FW_1接在主出口路由器NE40上，做为防火墙使用。

　　2.另外需要在9512_2上的FW_2做NAT，做为访问某些公网地址的出口设备。

　　【问题解决过程】

　　1. H3C S9500 防火墙板的透明模式

　　因为9512_1的FW_1是位于9512_1与NE40之间，且FW_1上不需要做任何安全过滤策略，所以考虑把FW_1做为透明模式。要保护的VLAN分别为5(9512与NE40互联VLAN)、19(9512与下属各区互联VLAN)、99(9512与下属各单位互联VLAN)。

防火墙透明模式组网图

　　配置步骤：

　　#划分VLAN。

　　[S_SZCGJ_S9512_1]vlan 5

　　[S_SZCGJ_S9512_1]vlan 19

　　[S_SZCGJ_S9512_1]vlan 99

　　# 配置IP地址

　　[S_SZCGJ_S9512_1]interface vlan-interface 5

　　[S_SZCGJ_S9512_1-Vlan-interface5] ip address 10.30.1.3 255.255.255.248

　　[S_SZCGJ_S9512_1]interface vlan-interface 19

　　[S_SZCGJ_S9512_1-Vlan-interface19] ip address 10.30.19.2 255.255.255.248

　　[S_SZCGJ_S9512_1]interface vlan-interface 99

　　[S_SZCGJ_S9512_1-Vlan-interface99] ip address 10.30.99.2 255.255.255.248

　　# 配置静态路由

　　[S_SZCGJ_S9512_1] ip route-static 0.0.0.0 0.0.0.0 10.30.1.1

　　# 配置防火墙板接口聚合(防火墙板槽位号为11)。

　　[S_SZCGJ_S9512_1] secblade aggregation slot 11

　　# 建立防火墙板配置模块firewall。

　　[S_SZCGJ_S9512_1] secblade module firewall

　　# 设置需要保护的VLAN。

　　[S_SZCGJ_S9512_1-secblade-firewall] security-vlan 5 19 99

　　# 映射防火墙板配置模块到指定槽位的防火墙单板。

　　[S_SZCGJ_S9512_1-secblade-firewall] map to slot 11

　　# 登录到指定槽位的防火墙单板。

　　secblade slot 11 (缺省用户名和密码为SecBlade)

　　user：SecBlade

　　password: SecBlade

　　# 设置防火墙板工作在透明模式下。

　　[SecBlade_FW_1] firewall mode transparent

　　# 创建子接口。

　　[SecBlade_FW_1] interface GigabitEthernet 0/0.5

　　[SecBlade_FW_1-GigabitEthernet0/0.5] vlan-type dot1q vid 5

　　[SecBlade_FW_1] interface GigabitEthernet 0/0.19

　　[SecBlade_FW_1-GigabitEthernet0/0.19] vlan-type dot1q vid 19

　　[SecBlade_FW_1] interface GigabitEthernet 0/0.99

　　[SecBlade_FW_1-GigabitEthernet0/0.99] vlan-type dot1q vid 99

　　# 将外网子接口添加到Untrust 区域。

　　[SecBlade_FW_1] firewall zone Untrust

　　[SecBlade_FW_1-zone-untrust] add interface GigabitEthernet 0/0.5

　　[SecBlade_FW_1-zone-untrust] add interface GigabitEthernet 0/0.19

　　[SecBlade_FW_1-zone-untrust] add interface GigabitEthernet 0/0.99

　　# 打开防火墙包过滤开关

　　[SecBlade_FW_1]firewall packet-filter enable

　　[SecBlade_FW_1]firewall packet-filter default permit

　　# 配置攻击防范

　　[SecBlade_FW_1] firewall defend all

　　# 配置ASPF

　　aspf-policy 1

　　detect h323

　　detect rtsp

　　detect http

　　detect smtp

　　detect ftp

　　detect tcp

　　detect udp

　　[SecBlade_FW_1-GigabitEthernet0/0.5]firewall aspf 1 outbound

　　说明：安全Vlan不能跨FW单板，否则会引起广播风暴

　　刚开始用户想对保护VLAN分开接入，把VLAN 5接在FW_1上，VLAN 19、99接在FW_2上。而且考虑到备份问题，两块FW板上都要保护vlan 5、19、99。但这样配置的后果是：从FW_1出来VLAN 5的报文到FW_2，而FW_2又会从Vlan 19或者Vlan 99出来，接着回到FW_1，重复以上循环，形成广播风暴，这是透明模式所决定。此时两台9512响应速度非常缓慢，而且全网瘫痪，PC ping不通网关，无法连上外网。所以经过与用户沟通，把vlan 5、19、99统一接入到FW_1上，不做跨FW单板。

　　2. H3C S9500 防火墙板做NAT

　　9512_2上的FW_2做NAT，做为访问202.104.124.0/24和218.17.225.0/24这两个C段公网地址的出口设备。因为要做NAT，所以把FW_2设置为路由模式。9512_2与FW_2互联vlan为vlan 6(10.30.1.8/30)。FW_2与出口路由器的互联ip为192.168.23.100/24。

防火墙路由模式组网图

　　配置步骤：

　　#划分VLAN。

　　[S_SZCGJ_S9512_2]vlan 6

　　# 配置IP地址

　　[S_SZCGJ_S9512_2]interface vlan-interface 6

　　[S_SZCGJ_S9512_2-Vlan-interface6] ip address 10.30.1.9 255.255.255.252

　　# 配置静态路由

　　[S_SZCGJ_S9512_2] ip route-static 202.104.124.0 255.255.255.0 10.30.1.10

　　[S_SZCGJ_S9512_2] ip route-static 218.17.225.0 255.255.255.0 10.30.1.10

　　# 配置防火墙板接口聚合(防火墙板槽位号为11)。

　　[S_SZCGJ_S9512_2] secblade aggregation slot 11

　　# 建立防火墙板配置模块firewall。

　　[S_SZCGJ_S9512_2] secblade module firewall

　　# 指定防火墙板接口VLAN

　　[S_SZCGJ_S9512_2-secblade-firewall]secblade-interface vlan-interface 6

　　# 映射防火墙板配置模块到指定槽位的防火墙单板。

　　[S_SZCGJ_S9512_2-secblade-firewall] map to slot 11

　　# 登录到指定槽位的防火墙单板。

　　secblade slot 11 (缺省用户名和密码为SecBlade)

　　user：SecBlade

　　password: SecBlade

　　# 设置防火墙板工作在路由模式下。

　　[SecBlade_FW_2] firewall mode route

　　# 打开防火墙包过滤开关

　　[SecBlade_FW_2]firewall packet-filter enable

　　[SecBlade_FW_2]firewall packet-filter default permit

　　# 创建内网子接口。

　　[SecBlade_FW_2] interface GigabitEthernet 0/0.6

　　[SecBlade_FW_2-GigabitEthernet0/0.6] vlan-type dot1q vid 6

　　[SecBlade_FW_2-GigabitEthernet0/0.6] ip address 10.30.1.10 255.255.255.252

　　# 配置外网接口。

　　[SecBlade_FW_2] interface Ethernet0/2

　　[SecBlade_FW_2-Ethernet0/2] ip address 192.168.23.100 255.255.255.0

　　# 将内网子接口添加到trust 区域。

　　[SecBlade_FW_2] firewall zone trust

　　[SecBlade_FW_2-zone-trust] add interface GigabitEthernet 0/0.6

　　# 将外网接口添加到untrust 区域。

　　[SecBlade_FW_2] firewall zone untrust

　　[SecBlade_FW_2-zone-untrust] add interface Ethernet0/2

　　# 配置ACL规则

　　[SecBlade_FW_2]acl number 3000

　　[SecBlade_FW_2-acl-adv-3000] rule 0 permit ip source 192.168.0.0 0.0.255.255

　　[SecBlade_FW_2-acl-adv-3000] rule 1 permit ip source 172.16.10.0 0.0.0.255

　　# 配置NAT

　　[SecBlade_FW_2]interface Ethernet0/2

　　[SecBlade_FW_2-Ethernet0/2]nat outbound 3000

　　# 配置静态路由

　　[SecBlade_FW_2] ip route-static 0.0.0.0 0.0.0.0 192.168.23.254

　　[SecBlade_FW_2] ip route-static 172.16.10.0 255.255.255.0 10.30.1.9

　　[SecBlade_FW_2] ip route-static 192.168.0.0 255.255.0.0 10.30.1.9
