X省XX局广域网升级项目案例

　　项目背景

　　X省XX局全面负责X省税收的征收管理、稽查，各项费用、基金等征收管理，制定有关实施意见并组织实施。随着地税系统信息化进程的快速发展，X省XX局决定对现在的省-市-县三级广域骨干网络进行建设和改造，力求在一个稳定、高效、可持续发展的的网络平台上实现以税收征管系统数据传输为主的并能够支撑将来语音、视频等多媒体业务的计算机信息网络，构建X省税务数据集中处理的全省地税广域网络支撑平台。

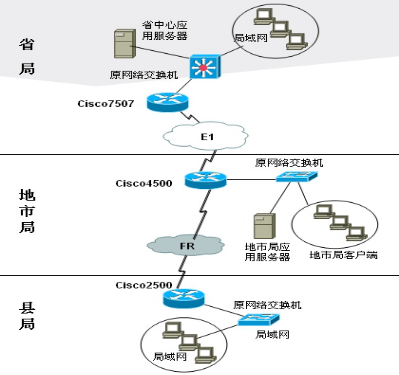

　　X省XX局原有网络拓扑结构如下：

　　在原有的网络中全部采用的Cisco的网络设备，省-市-县的三级网络通过2M E1、256K FR连接，并运行的为静态路由协议，网络速度低下，而且线路的可靠性得不到保障，无法满足日益增长的业务需求。迫切需要将其改造成为一个高带宽、低延迟、高可靠性、易维护管理的网络。

　　需求分析

　　本次X省XX局网络建设改造涉及到1个省中心局、10个地市局、55 个县局和5个城区分局。而X省XX局有办公和生产两大类业务，业务系统模型均为Client-Server模式。

　　办公业务主要有：

　　1：办公自动化OA公文系统，包括档案管理系统ODPS。该系统基于SQL Server数据库，使用VB编程。省市县各级公文的上传下达均通过该系统实现。

　　2：电子邮件系统，使用Lotus Notes的邮件系统功能实现省市县的电子邮件的交换收发。

　　3：地税系统的WWW服务平台和FTP服务器。

　　4：为广大纳税人服务的12366语音呼叫中心。

　　生产业务主要有：

　　1：应急中心(管理层)。

　　2：网税系统。

　　网络设备

　　整个项目的网络设备采用H3C公司的IP系列产品，其中：NE80E路由器1套、NE08E路由器10套、AR4640路由器65套、AR4620路由器5套、AR2831路由器55套;S8512交换机1套、S6506R交换机65套;Quidview 设备管理软件67套。其中省局节点设备为：H3C公司的NE80E路由器及S8512交换机;市局节点设备为：H3C公司的NE08E路由器、AR46-40路由器、S6506R交换机;县局节点设备为：H3C公司的AR46-40路由器、AR28-31路由器及S6506R交换机。

　　网络方案

　　根据需求分析的结果和现有网络的实际情况，我们制定了一下网络方案，拓扑结构如下：

　　考虑到业务的运行模式，在以上方案中我们仍然保持省-市-县三级网络结构不变;并彻底更换网络设备，将每一级的广域网设备增加成2台，并同时租用电信和联通的SDH线路，确保网络的可靠运行;更改原网的静态路由为OSPF动态路由协议，大规模部署网络管理软件，使整个网络易于管理和维护。

　　方案特点

　　1、高带宽：

　　在网络改造前，省局到市局采用E1线路的方式连接带宽为2M，市局到县局采用FR线路连接带宽为256K;网络改造后，省局到市局采用2条8M E1线路连接，市局到县局采用2条2M E1线路连接，通过OSPF路由协议自动将这两条线路配置为负载均衡模式。从而使省到市可以达到16M的带宽，市到县可以达到4M的带宽，大大提高了网络速度，保障各种业务运行。

　　2、高可靠性：

　　在本次项目中所有设备的关键部件都采用了冗余设计，如：NE80E、NE08E、S6506R等都配置了双主控板和多电源;同一层次的设备也采用了冗余设计，如省、市、县节点都采用了2台路由器;另外线路也采用了2个完全不同的ISP提供;确保整个网络的可靠运行，不会因为一个设备组件、一台设备、一条线路的故障而影响整个网络。

　　3、易管理：

　　在以上方案中我们采用了分层的网络结构，使整个网络架构层次清晰，便于理解。另外在每个节点、每台设备上都配置了网管，用户可以通过直观的GUI界面来管理整个网络。

　　4、QOS保障：

　　根据用户的业务需求，可以在边缘接入节点对用户的业务数据进行分流，从而在汇聚或则核心节点对关键业务的带宽、延迟予以保证，确保关键业务的运行。

　　实施效果

　　X省XX局广域网络系统升级完成后，将具有高带宽、低延迟、高可靠性、易管理、易升级、具备QOS保障的特点，为全省XX局的办公业务和生产业务产生的数据流、语音流和视频流安全、可靠、快捷、稳定运行提供强有力的保障。

2015年12月
