某省工商局工商专网系统建设项目

　　项目背景

　　XX省工商局非常重视政务信息化的建设，是较早采用计算机进行业务处理和办公管理的政府部门之一。历经大楼局域网建设、外网网站建设、依托“数字X省”政务网骨干的覆盖省、市、县、乡镇四级工商网络系统的建设阶段，但随着数据业务需求扩展以及业务需求(语音、视频、等)增加，原有网络处理能力不足，原有网络已不能满足发展的需要，因此，对现有网络进行改造成为工商信息化建设的重要内容。

　　X省工商局拟建设以整合利用现有全省信息技术和资源，实现网络化、智能化、信息共享为内容的工商专网系统，实现真正意义的“三网合一”系统平台，实现信息交换与共享的宽带、高速、安全、便捷的多媒体信息交换平台。

　　关键设备

　　核心节点一台SR8808，一台S9508，一台MSR2040，每个地市节点一台AR4640，一台S5624，每个区县节点一台MSR2040，一台S3628。这是MSR系列首次在大中华地区省级项目中大量被使用。

　　技术难点

　　主网络采用普通的星型拓扑。全网互联地址由公有地址更改为私有地址。客户要求用原网络的线路作为备份线路，而且是热备份，但是原线路属于政务网，给我们的接入地址不可更改，需要使用通道技术接入政务网。全网用ospf，用优先级进行主备线路的切换。政务网上还有其他站点要和工商网进行互连。于是在路由器上还采用了nat进行地址转换。

　　网络方案

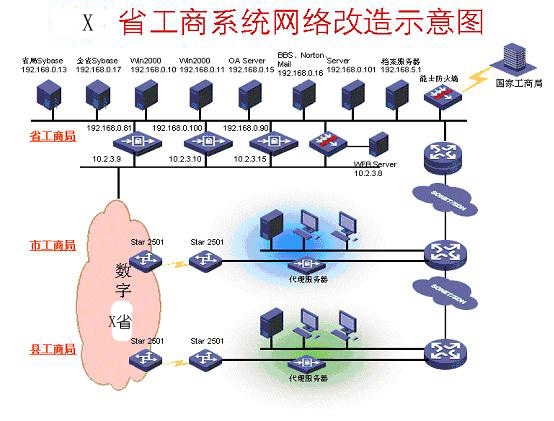

　　原网络拓扑图：典型总线型拓扑结构

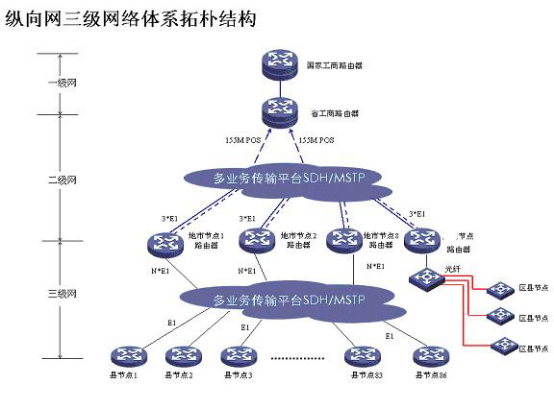

　　改造后组网图：基本上是新建一个网络，采用星型拓扑，原“数字X省”作为备份。

　　核心节点SR88配CPOS板作为对下的广域网接入，连接各地市节点的AR46，省局出口光纤155M，每个地市接入2M光纤，S9508作为核心交换机接入省局局域网，MSR2040作为备份线路接入，并配置nat。

　　每个地市节点一台AR4640对上连接省局，对下2M光纤连接区县节点，同时连接备份线路，并配置nat。每个县区节点一台MSR2040，连接市节点，同时连接备份线路，并配置nat。

　　由于省局计划在3年到5年内增加IP电话网和视频会议网，都以本次改造后的网络为基础，所以需要预留带宽以待后用。

　　网络特点及优势

　　l 主备线路热备，当主线路发生故障是，1分钟内可自动切换到备份线路进行传输。

　　l 网络拓扑清晰，结构简单。

　　l 预留资源，可以支持IP电话和视频会议。

　　实施效果

　　网络改造完成后，满足业务需求，网络运行高效，可靠，安全，工作状态良好。

　　MSR系列路由器首次大量投入使用，网络运行稳定，标志着MSR系列的优异性能。
