山东农信数据中心网络建设项目

　　一、项目背景：

　　山东省农村信用联合社(简称省农信)数据大集中的目标是建设一个专业的、先进的、模块化设计的数据中心IT基础设施架构，实现新形势下数据资产的增值。数据中心的总体架构设计必须要符合省农信的商业战略目标和科技发展规划的要求，以确保满足业务持续发展及其今后变化的需要。结合自身现状，并参考国内外大型商业银行的成功案例和最佳实践，提出适合省农信实际情况的解决方案。

　　农信建设模式一般分为省数据集中模式和地市数据集中模式，但是从实施难度、总投资、后期维护费用、业务数据准确性和数据管理可操作性等方面考虑，省农信数据中心业务网络系统建设应采用省数据大集中的模式。最终形成覆盖全省农村信用社营业机构，数据集中存放、集中处理、面向客户、面向业务交易、面向管理的，先进高效、安全稳定、易扩充、易维护的智能化综合业务网络系统。整个系统架构是以省联社为中心，市、县联社为纽带，信用社营业网点为前沿的全集中网络运作模式。

　　数据集中完成之后山东省农信将形成一个四层三级的纵向网络。现阶段分布在各地市的业务服务器将上收至新建成的黄岛科技中心和济南数据中心。每个地市行分别通过两条广域网链路上联黄岛中心和济南中心。济南作为管理中心，黄岛作为生产中心，青岛作为同城灾备中心。最终将形成一个典型的“两地三中心”架构。

　　二、项目方案：

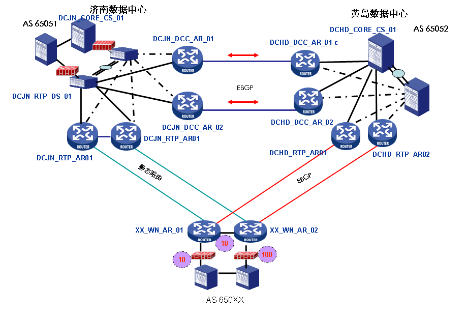

　　山东农信项目全网骨干网使用BGP协议，两个数据中心各一个AS，全省17个地市，每地市一个AS，采用community属性实现了链路的热备。方案拓扑如下：

项目的实施一共分为三个阶段。

　　第一， 是山东全省17个地市的网络改造，这一块表面上是全网的IP地址改造，实则是按照山东省农信省联社领导和H3C相关技术人员共同编写出一套规范进行的网络改造，这套方案在改造期间涉及到了全网统一使用VPN、QOS、ospf等相关协议。因全网共涉及6000多个网点，涉及到了华为、H3C、思科、迈普、博达等很多厂商的设备，几乎涵盖了IT界所有的品牌。因此，在改造期间农信用户和我司都投入了大量的人力和财力。

　　第二， 黄岛数据中心的建设。黄岛数据中心是一个新建网络，所有的设备都是新开局。在方案中涉及到核心交换区、核心业务区、服务器区、终端区、外联网区、网银区等等。在后期的网络建设中，将山东农信全省的业务服务器全部迁移到黄岛数据中心，把相关的办公服务器迁移到了济南数据中心。因此，这一块无论在线路、设备还是协议，都做到了热备的效果。

　　第三， 济南数据中心的改造及建设。济南数据中心属于一个改造型的网络， 在以前都是单点单线的网络状况里，逐步改造成为类似黄岛数据中心的结构模式，最终达到线路、设备、协议等全部热备的效果。

　　项目难点：

　　在这样一个项目里实施，涵盖了这么多的厂商设备以及协议，首先是作为工程师而言，不仅要熟悉华为、华三的网络设备、而且要了解其他的厂商设备及用法。尤其是在全省各地市网络改造，这是在一个正在运行的网络上做操作。所以，所有的调测工作只能在晚上进行，如果在凌晨4:30还没完成，那么就必须回退，或者替换相关设备。

　　其次是黄岛数据中心，这个数据中心包括了这个项目所有的生产服务器，所以，这里每一步小小的操作都要经过多次的模拟测试，才可操作。如果一个小小的操作失误，就会导致全省的业务不通畅，最后导致的结果就是全省的投诉。

　　最后就是济南数据中心了，这个数据中心虽然没有黄岛数据中心业务量那么大，但是济南是山东的省会，这里聚集了山东农信的所有高层领导。虽然在方案里不会有太多的数据要配置，但是，这里所有的数据割接和调测，都要保证在网络正常运行的前提下进行。项目改造期间，我们的工程师都是全天24小时值守现场，保障网络的正常运行。

　　结束语：

　　山东农信项目从2008年5月份项目开始，齐普生工程师以过硬的技术水平、先进的服务理念在2009年11月15日保质保量的完成了这个高技术、多业务、高安全的网络结构平台，齐普生这种“立事于行，服务于心”的服务理念最终赢得了用户的高度认可。

2016年01月
