WX3024与IMC配合实现Portal认证

　　一. 组网情况

　　XX电力设计院网络主要由内网和外网组成，内网设备有一台MSR3020路由器，两台S7506E交换机，若干台S5100交换机;外网分为有线、无线两部分，有线进行dot1x EAD认证保证用户安全接入，无线外网前期使用基于MAC地址的认证方式控制客户端接入，这种方法配置繁琐，应用不灵活，且新采购的IMC管理系统没有实际用途，客户现需要无线外网WX3024设备与IMC管理系统配合实现portal EAD认证功能，加上原有的MAC认证，以便接入控制更加灵活。

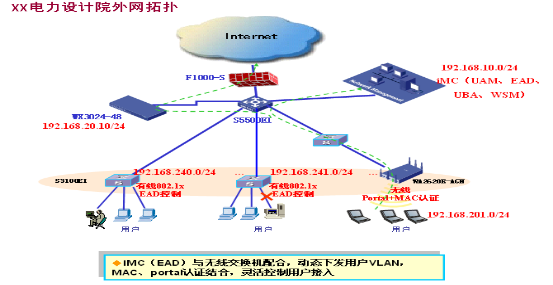

　　外网拓扑如图：

　　WX3024的IP地址为192..168.20.10/24。核心交换机为S5500EI交换机，交换机上有VLAN1(设备管理VLAN)、VLAN102(有线用户)、VLAN200(无线用户)，有线无线客户端IP地址由S55交换机分配，网关统一终结在S55上。WA2620E-AGN在VLAN1,SSID名称为AHY-WLAN，WX3024与交换机之间为Trunk,允许通过用户及管理VLAN。IMC服务器在VLAN10，ip地址192.168.10.5/24。

　　二. 主要配置

　　2.1 WX3024侧配置信息：

　　#

　　domain default enable portal

　　#

　　portal server ahedi ip 192.168.10.5 key admin url http://192.168.10.5:8080/portal

　　portal free-rule 0 source interface GigabitEthernet1/0/1 destination any

　　portal free 1 source any destination ip 202.102.192.68 mask 32

　　radius scheme ahedi-portal

　　server-type extended

　　primary authentication 192.168.10.5

　　primary accounting 192.168.10.5

　　key authentication admin

　　key accounting admin

　　user-name-format without-domain

　　nas-ip 192.168.20.10

　　#

　　domain portal

　　authentication portal radius-scheme ahedi-portal

　　authorization portal radius-scheme ahedi-portal

　　accounting portal radius-scheme ahedi-portal

　　#

　　interface Vlan-interface200

　　ip address 192.168.201.2 255.255.255.0

　　portal server ahedi method direct

　　2.2 IMC侧配置

　　1. 配置portal server：默认配置即可;

　　2. 配置IP地址组：增加需要认证的网段，例如：起始地址192.168.201.1，终止地址192.168.201.254;

　　3. 设备配置：主要注意监听端口号(2000)，主机IP地址是设备与iMC portal server交互portal报文(udp)所使用的源IP，例如：192.168.201.2;

　　4. 配置端口组：在portal设备配置中点击“端口组信息管理”，点击“增加”，参数主要注意选中之前IP地址组;

　　5. 配置完成后，请点击系统配置手工生效之后进行业务调试。

　　三. 注意事项：

　　1、默认情况下，Portal可以让广播报文和组播报文通过，所以未通过认证前Station也可以通过DHCP Server获得IP地址。

　　2、在未通过认证前，工作站上线后应可以Ping通portal server.

　　3、需要添加开放整个客户端网段的Portal Free规则:

　　[wx3024] portal free-rule 0 source interface GigabitEthernet1/0/1 destination any

　　本例中要添加开放接口GigabitEthernet1/0/1的Portal Free rule。

　　4、如果通过DNS Server获取IP地址后上网，还需增加一条Portal Free规则:

　　[wx3024] portal free 1 source any destination ip 202.1.1.1 mask 32

　　202.1.1.1为DNS Server的IP地址。

　　5、AP和Station要在不同的网段，因为如果AP和Station在同一网段，在此网段启用Portal认证后会影响AP的注册。

　　6、AC radius scheme中一定要配置server-type extended。

2016年01月
