XX单位QoS实施方案

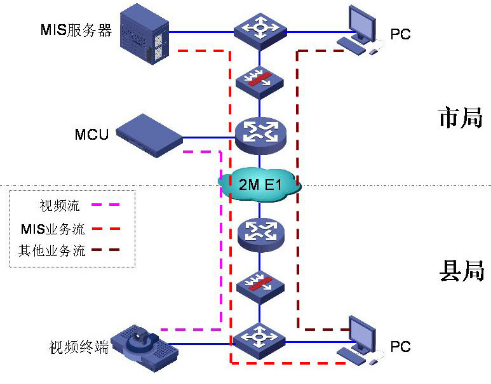

　　XX区县到地州的线路为4M，根据业务要求，使用基于类的队列(CBQ)进行拥塞管理，给予MIS系统较高优先级，标记为af31数据流，当网络发生拥塞时保障至少1.5M的带宽。视频会议系统给予同样优先级，标记为af41数据流，进行确保转发，保证2M带宽。其他数据分配较低优先级，在线路拥塞时预留0.5M带宽。当网络中只有MIS系统和其他业务数据流且发生拥塞时，保障MIS系统有3M的带宽，并给其他业务保留1M带宽。网络未发生拥塞时，设备对各数据流进行尽力转发，先到的数据流优先转发。拓扑结构及数据流如下图：

　　具体配置方法如下。

　　一、区县MSR5040/3040路由器

　　1.在内网口对本区县访问地州的不同数据流进行标记，如某地州MIS服务器IP地址为1.1.0.10，MCU地址为1.2.2.5。

　　//定义访问MIS服务器的数据流ACL

　　Acl number 3010

　　rule permit ip source any destination 1.1.0.10 0

　　//定义访问MCU数据流ACL

　　Acl number 3015

　　rule permit ip source any destination 1.2.2.5 0

　　//定义访问其它数据流ACL

　　Acl number 3020

　　rule deny ip source any destination 1.2.2.5 0

　　rule deny ip source any destination 1.1.0.10 0

　　Rule permit ip

　　//定义MIS系统流

　　traffic classifier af31_MIS

　　If-match acl 3010

　　//定义视频流

　　traffic classifier af41_shipin

　　If-match acl 3015

　　//定义其它数据流

　　traffic classifier af11_others

　　If-match acl 3020

　　//定义对MIS系统数据流进行标记的行为

　　traffic behavior af31_behav

　　Remark dscp af31

　　//定义对其它数据流进行标记的行为

　　traffic behavior af11_behav

　　Remark dscp af11

　　//定义对视频系统数据流进行标记的行为

　　traffic behavior af41_behav

　　Remark dscp af41

　　//定义QoS策略，将已配置的行为指定给对应的流

　　Qos policy remark

　　classifier af31_MIS behavior af31_behav

　　classifier af41_shipin behavior af41_behav

　　classifier af11_others behavior af11_behav

　　//在内网口上应用该QoS策略，对不同的数据流进行标记。

　　interface GigabitEthernet0/0

　　Qos apply policy remark inbound

　　2.当数据包通过广域网口转发出去时，对MIS系统数据流进行确保转发(af31)，最小带宽为1.5M(35%)。对视频系统数据流进行确保转发，最小带宽为2M(50%)。

　　//定义MIS系统流

　　traffic classifier af31_MIS_out

　　If-match dscp af31

　　//定义视频流

　　traffic classifier af41_shipin_out

　　If-match dscp af41

　　//定义其它流

　　traffic classifier af11_others_out

　　If-match dscp af11

　　//定义对MIS系统数据流指定35%带宽的行为

　　traffic behavior af31_behav_out

　　queue ef bandwidth pct 35

　　//定义对视频系统数据流指定50%带宽的行为

　　traffic behavior af41_behav_out

　　queue af bandwidth pct 50

　　//定义对其它系统数据流指定15%带宽的行为

　　traffic behavior af11_behav_out

　　queue af bandwidth pct 15

　　//定义QoS策略，将已配置的行为指定给对应的流

　　Qos policy out

　　classifier af31_MIS_out behavior af31_behav_out

　　classifier af41_shipin_out behavior af41_behav_out

　　classifier af11_others_out behavior af11_behav_out

　　//在外网口上应用该QoS策略，对不同的数据给予不同优先级

　　interface Serial8/0

　　Qos apply policy out outbound

　　二、地州SR6608路由器

　　1.在内网口对本地州访问区县的不同数据流进行标记，如某地州MIS服务器IP地址为1.1.0.10，MCU地址为1.2.2.5。

　　//定义访问MIS系统的数据流ACL

　　Acl number 3010

　　rule permit ip source 1.1.0.10 0 destination any

　　//定义访问MCU数据流ACL

　　Acl number 3015

　　rule permit ip source 1.2.2.5 0 Destination any

　　//定义访问其它数据流ACL

　　Acl number 3020

　　rule deny ip source 1.2.2.5 0 Destination any

　　rule deny ip source 1.1.0.10 0 destination any

　　Rule permit ip

　　//定义MIS系统流

　　traffic classifier af31_MIS

　　If-match acl 3010

　　//定义视频流

　　traffic classifier af41_shipin

　　If-match acl 3015

　　//定义其它流

　　traffic classifier af11_others

　　If-match acl 3020

　　//定义对MIS系统数据流进行标记的行为

　　traffic behavior af31_behav

　　Remark dscp af31

　　//定义对视频系统数据流进行标记的行为

　　traffic behavior af41_behav

　　Remark dscp af41

　　//定义对其它系统数据流进行标记的行为

　　traffic behavior af11_behav

　　Remark dscp af11

　　//定义QoS策略，将已配置的行为指定给对应的流

　　Qos policy remark_MIS

　　classifier af31_MIS behavior af31_behav

　　classifier af11_others behavior af11_behav

　　Qos policy remark_shipin

　　classifier af41_shipin behavior af41_behav

　　//在内网口上应用该QoS策略，对不同的数据流进行标记。

　　interface GigabitEthernet3/0/0

　　Qos apply policy remark_MIS inbound

　　interface GigabitEthernet3/0/1

　　Qos apply policy remark_shipin inbound

　　3.当数据包通过广域网口转发出去时，对MIS系统数据流进行确保转发(af31)，最小带宽为1.5M(35%)。对视频系统数据流进行确保转发，最小带宽为2M(50%)。

　　//定义MIS系统流

　　traffic classifier af31_MIS_out

　　If-match dscp af31

　　//定义视频流

　　traffic classifier af41_shipin_out

　　If-match dscp af41

　　//定义其它系统流

　　traffic classifier af11_others_out

　　If-match dscp af11

　　//定义对MIS系统数据流指定35%带宽的行为

　　traffic behavior af31_behav_out

　　queue ef bandwidth pct 35

　　//定义对视频系统数据流指定50%带宽的行为

　　traffic behavior af41_behav_out

　　queue af bandwidth pct 50

　　//定义对其它系统数据流指定15%带宽的行为

　　traffic behavior af11_behav_out

　　queue af bandwidth pct 15

　　//定义QoS策略，将已配置的行为指定给对应的流

　　Qos policy out

　　classifier af31_MIS_out behavior af31_behav_out

　　classifier af41_shipin_out behavior af41_behav_out

　　classifier af11_others_out behavior af11_behav_out

　　//在外网口上应用该QoS策略，对不同的数据给予不同优先级

　　interface Mp-group3/2/0

　　Qos apply policy out outbound

　　三、实施效果

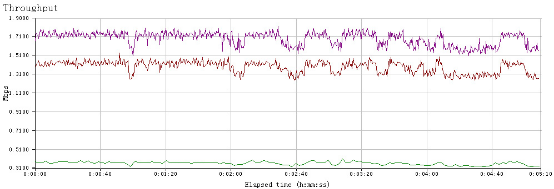

　　实施前带宽使用情况：

　　实施后带宽使用情况：

　　QoS实施前，三类数据流相互争夺带宽，设备采用尽力转发，对于关键业务和非关键业务不做区别。QoS实施后，在网络发生拥塞时三类业务可以分配到规划带宽，基本满足现网业务需求。

2016年01月
