H3C S2126T智能管理型交换机

　　1.1 产品概述

　　H3C S2126T是H3C公司自主开发的绿色节能管理型百兆交换机，可以提供24个百兆下行端口和2对千兆光电复用上联端口。支持SNMP等多种设备管理方式、丰富的端口管理功能以及强大的端口防雷特性。

　　1.2 产品定位

　　H3C S2126T交换机应用市场广泛，可为政府、教育、企事业单位，以及医疗、中小企业、酒店、智能楼宇等商业用户提供高性价比的网络接入解决方案。

　　H3C S2126T

　　1.3 产品特点

　　l 全线速的二层交换：

　　提供所有端口二层线速交换能力，保证所有端口无阻塞的进行报文转发。

　　l 优异的安全性能：

　　支持802.1x认证、AAA、本地认证、计费，端口和MAC地址绑定、广播风暴抑制等功能，还支持对属于同一个802.1Q VLAN的端口之间进行隔离或互通设置。

　　l 强大的链路扩展及备份能力：

　　支持LACP、STP/RSTP功能，可有效实现链路扩展及备份;

　　可以为用户提供2个千兆光纤端口进行长距离线路传输;

　　l 丰富的网络管理方式：

　　支持Web、命令行以及SNMP集中网管等多种管理方式，提供管理用户的集中认证功能，便于设备及用户管理维护。

　　l 专业的端口防雷设计：

　　S2126T集成专业级防雷电路，可提供防雷等级4级(共模防护7KV)的专业防护。

　　1.4 产品特点

S2126T交换机规格列表

项目	S2126T
固定端口	24个10/100BASE-T以太网端口 2个10/100/1000BASE-T以太网端口 2个1000BASE-X SFP端口（与千兆电口复用）
管理端口	1个Console端口
输入电压	100V～240V AC，50/60Hz
功耗	<17W
工作温度	0℃～40℃
工作湿度	5%～95%，非凝露
外形尺寸（长×宽×高）	440mm×173mm×44mm 带挂耳，可机架安装

S2126T交换机业务特性

特性	S2126T
转发速率	6.6Mpps
MAC 地址表	8K
安全特性	支持管理VLAN 支持防MAC地址泛滥攻击支持两级用户管理，支持高级用户密码保护支持黑洞地址支持端口隔离
认证计费	支持基于端口及基于MAC的802.1X 支持AAA、计费、本地认证
VLAN	最多支持512个符合IEEE 802.1q标准的VLAN
QoS	支持802.1p、DSCP优先级支持每端口4个优先级队列支持WRR、HQ-WRR队列调度
STP	支持STP/RSTP
IGMP Snooping	256个组播组
端口安全	支持512项静态MAC地址表/MAC地址过滤表（静态MAC地址表、MAC地址过滤表共用512个表项）最多支持512项端口与MAC地址绑定表项（MAC地址绑定与静态MAC地址共用512个MAC表项）
端口汇聚	支持6组汇聚组，每组最多 8个端口;支持手工和静态 LACP汇聚
端口镜像	支持基于端口的双向镜像
端口带宽控制	支持对出入端口的报文流量进行限速，粒度为64Kbps
广播风暴抑制	所有端口支持基于带宽百分比的广播风暴抑制
设备管理	支持Web网管支持通过Console口进行管理支持Telnet远程管理支持SNMP v1v2 支持IMC集中管理软件支持DHCP-client
设备维护	支持调试信息输出支持配置文件导入导出支持Syslog（系统日志）支持Ping 支持备份升级支持VCT（电缆诊断）

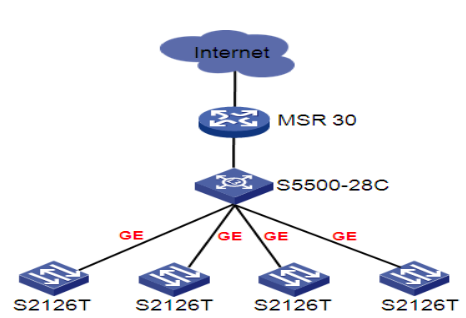

1.5 组网应用

在政府、企事业单位网络应用中，接入层交换机S2126T通过千兆上行链路到汇聚层或

核心层，构成千兆骨干、百兆到桌面的智能管理型网络解决方案，满足用户高带宽、多业务的应用需求。

选配信息：
