某市DCN网改造优化项目

　　1. 项目背景

　　DCN的全称是(Data Communication Network)，最初的定义是运营商用来进行带外网管用途的网络。实际的DCN网包含了运营商的多种业务如程控交换网管、传输网管，计费系统，OA等。DCN用来连接网元(Network Elements)和相应的网络运营支撑系统(Operation Support System, OSS),业务运营支撑系统(Business Support System, BSS),企业管理支撑系统(Management Support System, MSS)，是提供服务的网络和网络操作中心间重要的网络!

　　DCN网络是运营商的“神经系统”，具有“实体物理网，虚拟业务网”的特点，相对于传统业务网(如163网)，DCN网对于网络安全性、可靠性、可管理性具有较高要求。

　　目前某市DCN网络结构存在一些不合理因素，营帐系统与办公网未完全隔离，上行带宽不足，业务地址不够用，对网络的安全性、可靠性考虑不够，网络层次及界面不太清晰，且全网设备比较陈旧，设备档次不高，已经难以支撑后续业务开展的需要;因此根据集团公司的相关原则并结合该自治区电信未来业务的发展需求，需要对DCN网进行全面改造.全面提升DCN网的可靠性和承载能力。

　　2. 解决方案

　　2.1 方案概述

　　根据集团公司的相关原则并结合该市未来业务的发展需求， 需进行DCN网的优化改造，该市配置CE和汇聚交换机，并将核心路由器由从1台增加到2台，全面提升DCN网的可靠性和承载能力,并最终达到如下目标

　　l 业务隔离：办公网与营帐系统物理隔离

　　l 业务保障：营帐系统业务使用专用通道

　　l 带宽增加：上行带宽扩展到1个GE

　　l 地址扩展：新启用136、172网段，满足业务增长

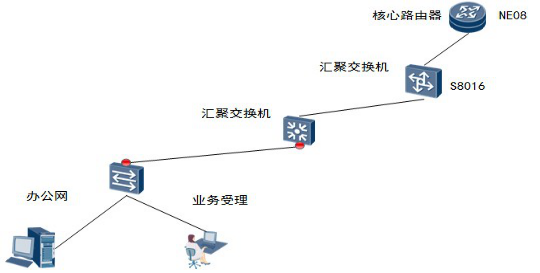

　　2.2 网络现状

　　办公网、营帐网终端全部通过一台接入交换机接至内网后汇聚到S8016设备，S8016与NE08互联，NE08再与省网C12410互联，接入至省网。

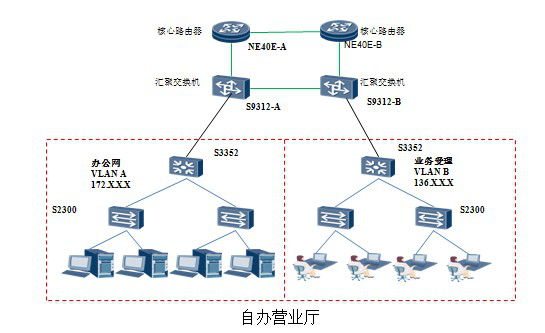

　　2.3 目标组网

　　本期网络改造内容主要有以下几个方面：

　　1.新增两台NE40E路由器，一台接入至省网现网的C12410设备，另一台接入至省网新建的NE80E设备，并充当该市的PE设备。

　　2.新增两台S9312交换机，充当该市的CE设备，汇聚办公、营帐网流量。

　　3.各设备之间通过Eth-Trunk互联，增强链路的可靠性。

　　4.在业务流量上平时在一个设备平面上承载，故障时切换到另一个设备上。

　　2.4 方案说明

　　本期DCN网络省公司新增1台华为NE80E核心路由器，省公司新增的NE80E设备与现网已经存在的C12410设备作为整网的P设备，通过传输与该市的NE40E相连，并且作为VPN FRR反射整网路由。该市分别新增两台NE40E设备作为DCN PE路由器，该市的两台DCN PE分别通过传输上联至省公司的C12410和NE80E设备，该市再新增两台S9312作为DCN业务的接入设备，使网络层次更为清晰，且该市DCN 设备间互联线路使用Eth-trunk做配置，保证扩展性。

　　3. 方案原理

　　考虑到对于该市DCN业务的高可靠性，网络的架构设计本身就需要非常安全，通常对于一个网络架构而言，首先是要保证避免出现单节点，单链路的故障，其次是在双节点双链路的情况重点关注各种可靠性技术的部署，如BFD、FRR、GR等，针对该市DCN网络设计也采用双平面组网，两个设备之间互为备份，在业务流量上平时在一个设备平面上承载，故障时切换到另一个设备上，技术层面PE与CE之间启用OSPF多实例技术，CE与CE之间启用Eth-Trunk、OSPF多实例技术，用来进行营帐与办公流量隔离，PE与P之间启用BGP MPLS VPN技术，DCN网核心设备全部开启GR功能.从而确保正常情况下办公网流量通过S9312-1至NE40E-A至省网C12410，营帐流量通过S9312-2至NE40E-B至省网NE80E，若NE40E-A出现故障办公网流量会从S9312-1至S9312-B至NE40E-B至省网NE80E，营帐网流量方向保持不变，若NE40E-B出现故障营帐网流量会从S9312-B至S9312-A至NE40E-A至省网C12410，同样办公网流量方向保持不变。

　　4. 方案特点

　　第一：实用性与适用性高。

　　第二：、安全性高、可靠性高。

　　第三：满足业务发展的需求，适度超前。

　　第四：易维护、易扩容、易升级。

2016年01月
