RPR环接口异常问题处理报告

　　一. 【问题描述】

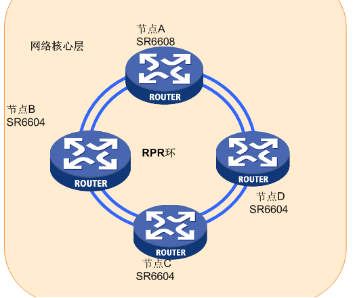

　　某学院局点为了保证链路的可靠性，提升带宽利用率，以1台SR6608，3台SR6604搭建了一个智能弹性环(RPR)的网络架构，作为其骨干承载网。其中，主节点A使用SR6608，其余节点B、C、D均使用SR6604，各设备之间通过RPR POS接口两两互联，网络拓扑如下图所示：

　　问题的具体现象是：设备调测完成后，各节点的RPR POS接口不断出现UP、DOWN的现象。

　　二. 【信息收集】

　　1、 各个节点互ping均有丢包现象，丢包率在5%-%7左右。

　　2、 检查各个节点的RPR POS接口，发现CRC值过大，并存在SDH错误。

　　3、 检查链路，发现节点A到节点B之间信号衰减比较严重，联系当地运营商进行故障排除。

　　4、 链路故障排除后，检查各节点接口的光功率，均在-9db至-18db之间。

　　5、 检查时钟设置，所有接口均为从时钟(Slave)模式。

　　6、 各个节点之间均由光纤直接到达，中途不经过任何转发设备。

　　三. 【问题分析】

　　从收集到的信息分析，该问题的原因为设备之间时钟模式均为从时钟模式，即使用线路提供的时钟信号，但本次项目中，各链路之间并没有其它设备的存在，所以造成了各个节点之间无法收到时钟信号，产生大量CRC校验错误。

　　四. 【处理方法】

　　1、 将各节点通过POS接口直连的两台路由器之间的端口，配置一端使用主时钟模式，另一端使用从时钟模式。

　　五. 【结束语】

　　端口设置完成后，CRC错误消失，端口状态恢复正常，本次故障提醒我们设备入网前最好仔细调研原有网络情况，对一些小问题也要有足够的重视，确保设备上线后可以正常的运行，避免新入网的设备影响原有网络的稳定性。

2016年01月
