MSR 20系列多业务开放路由器

　　MSR(Multiple Services Router)多业务开放路由器是华三通信技术公司专门面向行业分支机构和大中型企业而推出的新一代网络产品。MSR先进的软件结构与硬件平台，能够在最小的投资范围内为企业边缘网络提供一体化解决方案，更能充分满足未来业务扩展的多元化应用需求，符合企业IT建设的现状与趋势。

　　企业信息架构正在由C/S模式向B/S模式转变，MSR具备高数据转发能力与高加密能力，很好的解决了转变过程中凸现的网络带宽压力与安全隐患，保障企业关键业务流可以高速、机密的通过广域网传输。

　　MSR集数据安全、语音通信、视频交互、业务定制等功能于一体，能够在企业网络应用不断丰富的形势下将多元业务方便的部署于同一节点，不仅能够最大程度的避免网络中多设备繁杂异构问题，而且极大降低了企业网络建设的初期投资与长期运维成本。

　　针对企业用户日益个性化的应用需求，MSR领先集成了可以定制开发的高性能开放业务平台，任何人都可以基于该平台开发自身需要的高级网络业务，企业用户只需安装软件便能在网络中方便的部署相应业务，节省了购置各类高昂专用网络设备的投资。

　　MSR在突破性提高数据处理能力与插槽扩展性的同时，还能完全兼容原AR系列的硬件模块与软件功能，为客户提供了最为经济的网络升级方案。

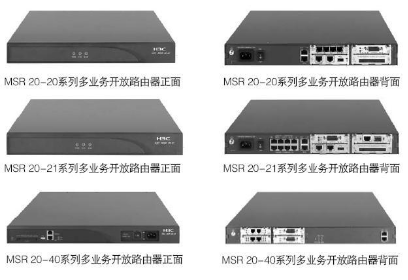

　　H3C MSR 20系列路由器包含MSR 20-20、MSR 20-21和MSR 20-40三款设备，是专门针对小型分支机构和中小型企业设计的多业务网络产品。 MSR 20将安全与语音功能交给专用硬件实现，摆脱了普通小型路由设备共享处理器的弊端，能够为小型节点提供最为经济且性能优异的数据加密与VOIP方案。MSR20集成的以太网交换模块可以提供高速二层转发功能，实现真正的路由交换一体化解决方案，这不仅大量减少了分支网络中的故障节点，而且节省了对交换设备的额外投资，更免去了长期的维护费用。

　　产品特点

　　先进的硬件体系架构l 先进的N-Bus体系架构，保证多业务实时线速并发

　　l 采用了更强大处理能力的处理器，IP转发和业务处理能力大幅提高

　　l 采用128M大小的内存和256M存储空间的CF卡

　　l 提供高密度语音的分离式解决方案和TDM总线设计技术

　　l 实现多种业务类型的硬件加速方案

　　多业务集成并发能力l 极大地提高了集成安全、交换和语音等多种业务的能力

　　l 提供业界领先和不断创新的网络安全功能

　　l 真正实现了对以太网交换机的彻底融合

　　l 实现更灵活方便和高密度的语音网关部署

　　全新的软件通信平台l 采用支持多业务、可扩展和组件化的成熟商用操作系统平台

　　l 不仅全面支持IPv4的组网，还同时支持IPv6的全面商用

　　l 大大增强了部署MPLS VPN业务的能力和丰富了产品的软件特性

　　新型存储介质的应用l 利用CF卡来取代传统产品的Flash功能，并将其容量扩大到1G，足够存储多份系统文件和配置文件

　　l 提供USB接口，可扩展更多的应用和功能

先进的硬件体系架构

　　MSR 20系列路由器设备在硬件设计方面充分地考虑到集成综合业务的需要，采用了先进的N-Bus多总线设计方案，语音、数据、交换、安全四大业务分别经由不同的总线，由专门的协处理引擎并行完成处理，消除总线和CPU性能瓶颈，大大提高了该系列路由器集成的多业务部署和实施能力。可满足行业网边缘用户、大中型企业分支机构和小型企业总部多种高质量并发业务无缝集成、完美融合。

　　多业务集成并发能力

　　Ø 集成安全业务

安全已经成为网络的基本功能，由于安全性需要内嵌于整个网络之中，因此路由器在网络防御战略中起着重要作用。MSR 20系列产品提供专门的安全数据连接设计技术，采用内置硬件加密功能的CPU和主板上内置的硬件加密引擎(NDE)，通过硬件的方式大大提高数据加密性能，保证转发和加密同步高性能，同时节省接口插槽。

　　MSR提供了丰富的安全功能，包括Firewall、IPSec VPN、MPLS VPN、CA、Secure Shell(SSH)协议2.0、入侵保护、DDoS防御、攻击防御等。

　　Ø 集成语音业务

　　MSR 20系列路由器采用了全新的硬件语音设计方案，提供了FXS/FXO/VE1/VT1等各种语音接口类型，支持H.323、SIP等主流的语音通讯协议，实现了紧急呼叫/掉电求救/拨号策略/传真/E-PHONE等各种语音业务。MSR 20提供TDM交换能力，使用户的TDM交换在本地完成，大大节省网络资源的同时，使本地话音的接通率和通话质量完全达到电信水准。

　　Ø 集成数据交换

　　MSR 20系列提供灵活扩展的以太网交换模块或固定以太网交换端口，支持丰富的交换特性，极大地满足了企业对于路由交换一体化组网方案的需要。

　　Ø 多业务线速并发

　　MSR 20系列路由器将全新的硬件架构和结构化的软件系统有机结合，可以为用户提供集成数据、安全、语音、视频以及各种上层应用等业务的服务，满足用户现有的以及未来的互联网应用，而且路由器的原有数据传输性能丝毫未受影响。

　　成熟商用的操作系统

　　MSR 20系列采用了华为3Com公司成熟商用的多业务、可扩展、组件化的先进操作系统平台，全面支持IPv6，并支持完善的MPLS VPN功能满足了各种组网需求。

　　Ø 完善的下一代IP协议解决方案

　　IPv6作为下一代网络的基础协议以其鲜明的技术优势得到广泛的认可， MSR全面支持IPv4/IPv6双协议栈，支持通用的IPv4路由协议、IPv6路由协议、组播路由协议和静态路由。MSR提供了丰富的IPv4向IPv6过渡方案，包括双栈技术、隧道技术、地址转换技术(NAT-PT)和MPLS 6PE技术。

　　Ø 创新的虚拟路由器(VRF)功能

　　VRF可以把一台路由器在逻辑上划分为多台虚拟的路由器，每台虚拟的路由器就象单独的一台路由器一样工作，有自己独立的路由表和相应的参与数据转发的接口，并且彼此业务隔离。这从根本上解决了多种业务并存于一台物理设备且又需要隔离的问题，能够节省用户在设备及通信资源方面的投资。

　　Ø 简单便捷的网络检测工具

　　HWPing是测量网络上运行的各种协议性能的一种工具，它是对ping功能的增强。它可以实现端到端的网络状况监测，包括时延、抖动、丢包率等。不仅能使用ICMP协议来测试数据包在本端和指定的目的端之间的往返时间，从而判断目的主机是否可达，还可以探测DLSw、DHCP、FTP、HTTP、SNMP服务器是否打开，以及测试各种服务的响应时间等，提供对网络应用的质量检测。

　　严格的国际认证

　　MSR系列在外观结构设计上融入流行时尚的元素，并符合有关EMC、安规和环保等方面的国际标准，如CE(欧盟)、UL(北美)、FCC(北美)安全准入标准，更突出了产品内在和外在的价值。

　　组网应用

　　● 小型分支数据加密组网方案

　　随着公司业务的扩张，众多分支机构和小型办事处需要将重要业务流向总部中心集中，将MSR 20系列路由器作为小型分支的接入设备，可以通过公网与总部的VPN网关建立加密性能很高的虚拟隧道，节省昂贵的专线租用投入，数据先经MSR20内置的硬件加密再通过隧道传送，可以充分保证业务信息安全、高速、可靠。

　　● 在企业总部采用MSR 50路由器，结合安全业务高性能特点，作为企业应用安全业务网关，同时可作为外部防火墙，保证内网的安全。同时，采用交换模块运用VLAN隔离和802.1X的功能，直接对内网用户进行安全接入认证。

　　● 在企业分部采用MSR 20路由器作为VPN和IPSec的接入。

　　安全业务组网示意图

　　● 小型企业多媒体协同办公组网方案

　　小型企业可采的MSR 20系列路由器进行综合办公业务组网，采用一台设备便能提供包括数据、视频、语音和传真在内的综合通信业务。对于小型分支，将MSR20作为边缘接入设备与总部互联，便能实现分支与总部实时同步办公，保证各个环节的生产效率。

　　● 在公司总部采用H3C MSR 50系列路由器，通过以太网、DDN(Digital Data Network，数字数据网)、帧中继、X.25或SDH等网络连接各个分支，构成企业骨干网;在公司分支机构采用H3C MSR 20/30系列路由器，通过以太网、PSTN/ISDN连接远程用户，为家庭办公和移动办公用户提供接入服务。

　　● MS R系列路由器为用户提供H.323、S I P等主流语音通讯协议，实现紧急呼叫/掉电求救/拨号策略/传真/E-P HONE等各种语音业务和包括FX S/FXO/V E1/V T1等丰富的语音接口类型。MS R系列路由器采用可扩展架构，D S P资源整机统一分配，极大提高了D S P资源的利用率，增加了接入的密度，实现本地用户的T DM交换，一方面可以保证语音的质量，另一方面避免了本地通话对D S P资源的占用，节约了DSP资源。

　　● MS R系列路由器实现了路由交换一体化设计和实现，用户可以无缝地使用路由器和交换机的所有特性。

　　企业综合业务组网示意图
