XX建行窄带拨号维护经验交流篇

　　一、 背景

　　XX建行基于针对证券业务的不断拓展，同时为了方便股民。需要将支行甚至网点的终端移入证券营业部内办公，利用廉价、成熟的PSTN拨号作为技术支撑。随着XX建行各个支行、分理处、网点该项业务的不断开展，各类不同表现的问题也随之出现，加之XX建行路由器设备陈旧，几乎没有一次能够顺利完成。所以着手将碰到的几类关键问题写出，供大家参考，并欢迎指正、批评。

　　二、 主要设备

　　Quidway R系列路由器，VRP版本1.4、1.5、1.6、1.74，其中1.74版VRP与其它版本的命令存在截然的不同。设备型号主要为R2611、R2631E。

　　三、 组网

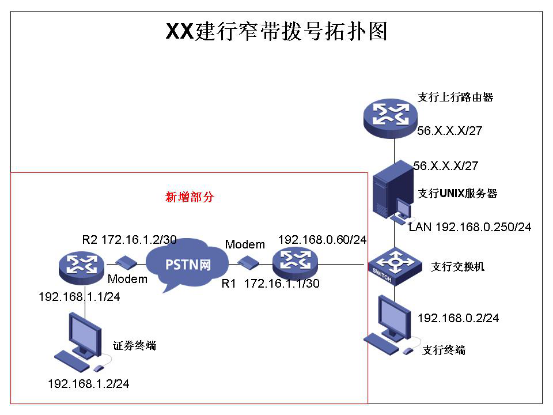

　　拓扑如下：

　　四、 问题及解决

　　1、 服务器下行LAN网卡一般情况下并没有设置网关，因此需要建行负责人员在服务器上做新增网段的回程路由配置，并做好新增网段终端的绑定。

　　2、 为了加强安全，只允许R1拨号呼叫R2，反之不然。一旦连接，可不进行拆线。待每天业务完成后，则关闭R1的MODEM。

　　3、 对于新增部分的测试。必须首先利用电话拨打R2的MODEM，正常情况下，听到一声振铃后应该有传真声，此时表示设备配置无误。

　　4、 由于业务的开展必须是两台路由器一并调试，在VRP版本1.4、1.5、1.6、1.74条件下势必会出现多种排列组合的情况，为了能够保证调试顺利进行，一定注意将较低版本的路由器放置在证券营业部，即作为R2。而较高版本的路由器作为R1。反之，则会出现ppp握手时间较长，最后无法连通的情况。

　　5、 如果上述步骤1-4步均已处理，但仍是无法拨通。请检查路由器模块和线缆的联接，尤其是线缆两头的插针是否完好无损。必要时可调整或更换模块端口和线缆进行测试。

　　6、 如果能够拨通，但线路时延大，丢包，容易断线等。请检查两边的电话线路是否存在并机、噪音大等情况。排除并机、噪音大等情况后，再采用更换模块槽位、更换串行端口的方式进行排查。

　　7、 最后，一定注意连接MODEM的RJ11水晶头的实际联接状况，有条件的情况下，一定要先连接话机进行测试，排除时断时续的问题，给后续的调试工作预先排除一些不太令人注意的隐含因素。

2016年01月
