防止同网段ARP欺骗攻击配置案例

　　1.阻止仿冒网关IP的arp攻击

　　1.1 二层交换机实现防攻击

　　1.1.1 配置组网

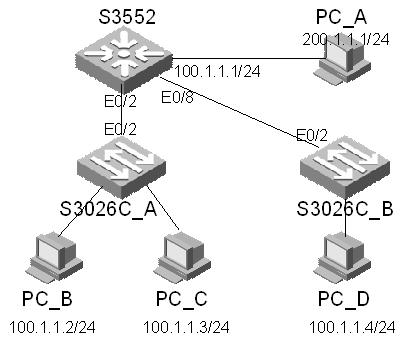

　　图1二层交换机防ARP攻击组网

　　S3552P是三层设备，其中IP：100.1.1.1是所有PC的网关，S3552P上的网关MAC地址为000f-e200-3999。PC-B上装有ARP攻击软件。现在需要对S3026_A进行一些特殊配置，目的是过滤掉仿冒网关IP的ARP报文。

　　1.1.2 配置步骤

　　对于二层交换机如S3026C等支持用户自定义ACL(number为5000到5999)的交换机，可以配置ACL来进行ARP报文过滤。

　　全局配置ACL禁止所有源IP是网关的ARP报文

　　acl num 5000

　　rule 0 deny 0806 ffff 24 64010101 ffffffff 40

　　rule 1 permit 0806 ffff 24 000fe2003999 ffffffffffff 34

　　其中rule0把整个S3026C_A的端口冒充网关的ARP报文禁掉，其中斜体部分64010101是网关IP地址100.1.1.1的16进制表示形式。Rule1允许通过网关发送的ARP报文，斜体部分为网关的mac地址000f-e200-3999。

　　注意：配置Rule时的配置顺序，上述配置为先下发后生效的情况。

　　在S3026C-A系统视图下发acl规则：

　　[S3026C-A] packet-filter user-group 5000

　　这样只有S3026C_A上连网关设备才能够发送网关的ARP报文，其它主机都不能发送假冒网关的arp响应报文。

　　1.2 三层交换机实现防攻击

　　1.2.1 配置组网

　　图2 三层交换机防ARP攻击组网

　　1.2.2 防攻击配置举例

　　对于三层设备，需要配置过滤源IP是网关的ARP报文的ACL规则，配置如下ACL规则：

　　acl number 5000

　　rule 0 deny 0806 ffff 24 64010105 ffffffff 40

　　rule0禁止S3526E的所有端口接收冒充网关的ARP报文，其中斜体部分64010105是网关IP地址100.1.1.5的16进制表示形式。

　　2.仿冒他人IP的arp攻击

　　作为网关的设备有可能会出现ARP错误表项，因此在网关设备上还需对仿冒他人IP的ARP攻击报文进行过滤。

　　如图1所示，当PC-B发送源IP地址为PC-D的arp reply攻击报文，源mac是PC-B的mac (000d-88f8-09fa)，源ip是PC-D的ip(100.1.1.3)，目的ip和mac是网关(3552P)的，这样3552上就会学习错误的arp，如下所示：

　　--------------------- 错误 arp 表项 --------------------------------

　　IP Address MAC Address VLAN ID Port Name Aging Type

　　100.1.1.4 000d-88f8-09fa 1 Ethernet0/2 20 Dynamic

　　100.1.1.3 000f-3d81-45b4 1 Ethernet0/2 20 Dynamic

　　从网络连接可以知道PC-D的arp表项应该学习到端口E0/8上，而不应该学习到E0/2端口上。但实际上交换机上学习到该ARP表项在E0/2。通过如下配置方法可以防止这类ARP的攻击。

　　一、在S3552上配置静态ARP，可以防止该现象：

　　arp static 100.1.1.3 000f-3d81-45b4 1 e0/8

　　二、同理在图2 S3526C上也可以配置静态ARP来防止设备学习到错误的ARP表项。

　　三、对于二层设备(S3050C和S3026E系列)，除了可以配置静态ARP外，还可以配置IP+MAC+port绑定，比如在S3026C端口E0/4上做如下操作：

　　am user-bind ip-addr 100.1.1.4 mac-addr 000d-88f8-09fa int e0/4

　　则IP为100.1.1.4并且MAC为000d-88f8-09fa的ARP报文可以通过E0/4端口，仿冒其它设备的ARP报文则无法通过，从而不会出现错误ARP表项。

　　上述配置案例中仅仅列举了部分Quidway S系列以太网交换机的应用。在实际的网络应用中，请根据配置手册确认该产品是否支持用户自定义ACL和地址绑定。仅仅具有上述功能的交换机才能防止ARP欺骗。
