iMC BIMS分支网点智能管理系统

　　产品简介

　　随着网络规模的不断增长、网络应用的不断推广，大量的多业务路由器、网关、WLAN AP等终端接入设备被广泛的应用于园区、企业、家庭等分散的广域网络中，需要对这些用户侧设备(CPE)进行有效的远程集中管理。然而，传统的远程管理方式(如Telnet、SSH、SNMP、远程Web登录等)具有很多的局限性，如：多厂商的设备命令行、SNMP的不一致，设备地址的经常变化，SNMP使用UDP导致传输不可靠，Web界面及配置方式各异，无法对大量的CPE进行批量自动化管理。企业迫切需要一种新的网络管理系统，使得能够满足对广域网中的大量CPE进行远程集中管理的需求。

　　TR069协议规范了CPE和ACS(自动配置服务器)之间的通讯协议，内容涵盖CPE的发现、自动配置等功能，提供了对下一代网络中家庭/企业网络设备进行管理配置的通用框架和协议，用于从网络侧对CPE设备进行远程集中管理。iMC BIMS是H3C针对企业网和运营商等多种网络运营环境开发的一套基于TR069协议的广域网网络管理系统。可以对CPE设备进行远程集中管理，能够解决CPE设备数量大、动态IP等管理困难，节约维护成本，提高问题解决效率。

　　方案概述

　　iMC BIMS基于iMC架构开发，在涵盖TR069协议的资源管理、业务管理、配置管理、告警管理和系统管理等ACS功能的基础上，提供了权限控制平台，具有简单易用、高性能、可扩展的特点，可以帮助网络管理员轻松完成网络的资源、业务和配置等管理任务，极大提高网络的安全性、可管理性和可维护性，能够满足企业、园区和运营商等多种网络解决方案中的TR069管理需求。

　　产品特点

　　资源管理

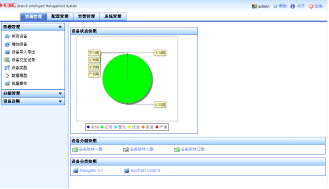

　　BIMS提供了查看和查询系统中的设备，支持认证、增加、删除、同步和刷新设备等功能，可以查看、修改设备的参数和配置信息，支持设备导入导出，能够对设备进行远程重启和恢复出厂设置等操作。管理员可以借助设备分组实现权限管理，如果操作员具有某个设备分组的权限，那么该设备分组下的设备就可以被此操作员所管理。支持设备信息的导入导出功能，导出功能用于将网管中的CPE设备信息导出到本机文件中保存，需要时可以通过导入功能再将其导入到系统中，通过导入导出功能，能够实现网络设备信息数据的备份和重用，从而方便管理员的日常管理。

　　业务管理

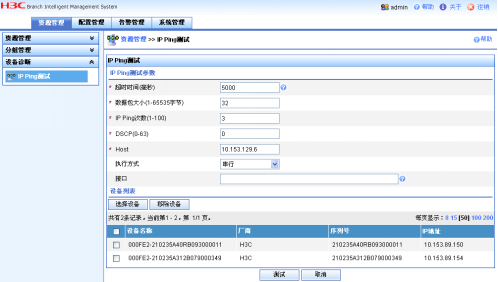

　　BIMS提供对单个设备或者同时对多个设备批量执行IP Ping测试的功能，可以对所选设备的相关业务情况进行诊断;可以对WAN DSL链路、WAN IP连接、WAN PPP连接进行管理，使管理员能够清晰的了解广域网的链路及连接状况。

　　配置管理

　　BIMS提供丰富的配置管理功能，包括配置文件库管理、设备软件管理、统一的部署向导、部署任务管理、设备配置一览表、备份设备配置和备份历史记录管理等功能。

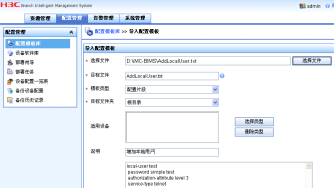

　　◆设备模板库管理：对系统中的配置模板和配置文件进行统一有效地管理，支持导入、导出、修改和删除配置模板;支持自定义配置文件夹，方便对配置模板进行分类管理;

　　◆设备软件库管理：对系统中的设备软件进行统一有效地管理，支持导入、导出、修改和删除设备软件;

　　◆部署向导：提供了统一的部署向导入口，可以方便地创建部署设备配置和设备软件任务，可以定制部署任务的执行方式和执行时间;

　　◆部署任务管理：提供了部署任务管理功能，可以查看部署任务的状态、执行结果和任务详细，还能够立即执行、挂起、恢复、复制和删除部署任务;

　　◆设备配置一览表：通过该功能可以快速查看系统中设备的配置情况;

　　◆设备配置备份管理：支持增加、删除、修改设备配置文件备份任务，可以定制备份任务的执行方式和执行时间;

　　◆部分历史记录管理：查看备份任务的执行结果，支持将备份的设备配置文件导入到设备模板库中。

　　告警管理

　　BIMS的告警管理主要包括所有被管理设备上报的和网管系统自身在运行过程中产生的告警信息，可以对告警进行恢复、确认、删除操作，以及查看告警详细信息和编辑告警维护经验等。

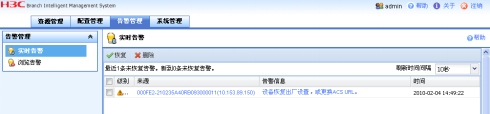

◆提供了实时告警功能，用于实时显示未恢复的警告及其以上级别的告警信息列表，可以恢复、删除列表中的告警信息;

　　◆提供了全部告警功能，用于浏览和查询网管系统中的所有告警，告警查询条件有简单查询和高级查询两种，可以恢复、确认、删除列表中的告警信息，点击告警描述字段链接可以查看告警详细信息。

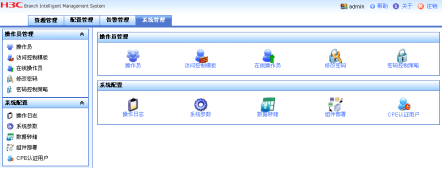

　　系统管理

　　提供了整个系统的公共参数设置以及与之相关的配置功能，包括操作员管理、系统配置等功能。

　　◆操作员管理：支持增加、删除和修改操作员，支持操作员权限划分(管理员、操作员、查看员)，可以设置密码控制策略、操作员访问控制列表，支持对在线操作员进行管理;

　　◆操作日志管理：支持对操作日志查询和详细信息显示;

　　◆系统参数配置：支持对操作员闲置超时时长、打开Web网管配置、默认轮询时间、周期通知间隔、设备访问参数、CPE设备增加策略、通用密码状态等参数进行修改;

　　◆数据转储：支持对操作日志、设备告警、设备交互记录进行转储，支持定时转储和手工转储，可以设置的转储条件包括最大保存条数、最大保存天数、转储文件保存天数等;

　　◆组件部署：支持分布式部署自动配置服务器，实现服务器性能负载分担，以提高网管系统管理CPE设备的数量和管理效率;

　　◆CPE认证用户：支持增加、删除和修改、CPE认证用户，用于认证CPE设备，实现网管的防攻击保护。

　　运行环境

　　属性参数

　　硬件平台服务器端：PC服务器：主频≥3G(及以上)、处理器数目≥1、内存≥2G、硬盘≥50G(及以上)、至少1块10/100/1000Mb自适应以太网卡

　　客户端：PC：主频1.8G(及以上)、内存512MB(及以上)、硬盘20GB(及以上)、48倍速光驱、100M网卡、显卡支持分辨率1024*768、声卡

　　操作系统服务器端：Server 2003 SP1、SP2(简体中文版)/ Windows 2008 Server

　　客户端：Windows、MAC OS、Redhat Linux

　　浏览器：IE5.5及以上版本、Firefox1.5及以上版本

　　数据库SQL Server 2005 SP2

　　SQL Server 2008

　　组网应用

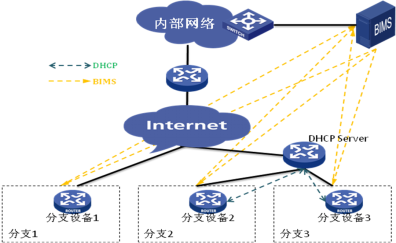

　　◆企业网

　　分支机构的网络通过广域网接入总部网络，各分支设备支持TR069协议，设备的IP可以固定，也可以是动态IP;总部通过iMC BIMS可以对各分支设备进行统一管理。

　　◆

2016年01月
