巧用旁路方式快速定位故障点

　　1. 【问题描述】

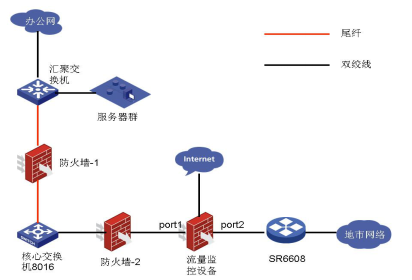

　　某公司网络拓扑如图所示，地市网络通过运营商网络连接到总部，总部网络有两台防火墙和一台流量监控设备兼Internet出口，防火墙和流量监控设备均采用透明模式。

　　某日，网络出现故障，地市到总部服务器群网络掉包：白天8时-18时掉包率为17%左右，其他时间掉包为7%左右，对公司业务影响很大。通过在几台交换机上进行逐点测试，初步确定故障点为两台防火墙或流量监控设备，用户分别重启过这3台设备，网络暂时不再掉包，过1个小时左右掉包情况依然出现。

　　2. 【处理过程】

　　因为此3台设备使用透明模式，没有配置IP地址，且防火墙上做了很多策略，分析需要大量时间。为了迅速消除故障、恢复业务，征得用户同意后，决定采用旁路方式逐台绕过防火墙，定位故障点。防火墙1的上下行光纤接口均为SC类型，防火墙2的上下行接口为以太网接口。使用SC对SC耦合器和RJ45对RJ45转换器分别对两台防火墙进行旁路，掉包现象依然存在，可以排除防火墙的问题。

　　故障点定位于流量监控设备，通过流量分析软件分析该设备的上下行端口流量，发现该设备百兆端口port1流量为100%，分析流量组成，60%为P2P流量。分析原因，该设备位于网络核心链路上，而且承担internet出口任务，如果网络中有用户使用P2P软件下载时，引发的大流量占满了端口带宽，从而引起网络掉包。

　　解决措施：

　　方法1：规避此种组网方式，另选非核心链路上设备作为Internet出口，建议选用带千兆端口设备。

　　方法2：限制Internet出口设备P2P流量。

　　3. 【经验 小结】

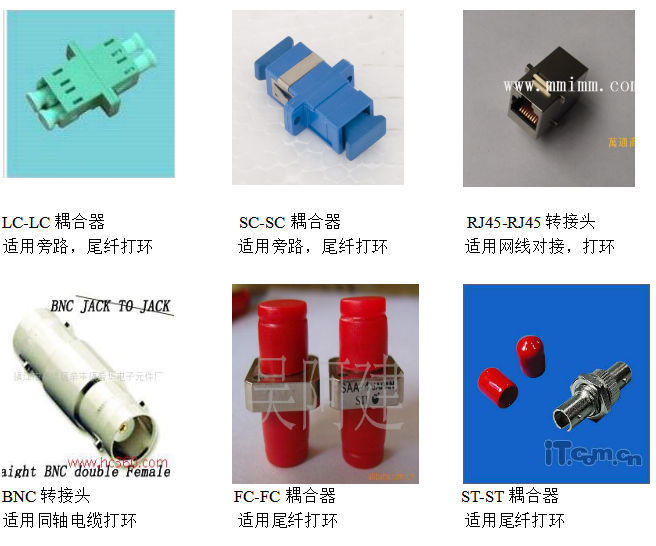

　　采用旁路方式能够从物理上快速定位故障点，在突发紧急故障时可以节省很多时间。下面推荐几种常用的耦合器，适合做旁路、环路测试用，价格不贵，东西不大，随身携带很方便：

　　重要提示一：旁路或打环方式会引起网络中断，需在不影响网络和征求用户同意后才能操作!

　　重要提示二：禁止对高敏感度的光纤模块(如80KM及以上长距离单模光纤模块)进行本端自环，该操作可能会毁坏光纤模块。
