某市中级人民法院IP监控项目

　　1. 项目背景

　　随着人们对安全保障的要求不断提高，视频监控的应用日益广泛和深入，监控的规模和范围也不断扩大，某市中级人民法院客户提出要构造一个高性价比、高可靠性、高易用性和高性能的监控系统来保障法院的安全。

　　2. 解决方案

　　2.1 方案概述

　　随着技术的发展，视频监控应用越来越普及，针对用户的安防监控需求，结合了某市中级人民法院的实际情况， H3C采用了集系统管理、日常监控、网络存储功能为一体的Video Manager3.0平台监控解决方案。在这个方案里面，通过高性价比、高可靠性、高易用性和高性能等特性，帮助用户解决在应用传统监控方案时经常遇到的设备集成度低、系统应用复杂、建设和维护成本偏高等问题，帮助用户实现更为简单的视频监控应用。

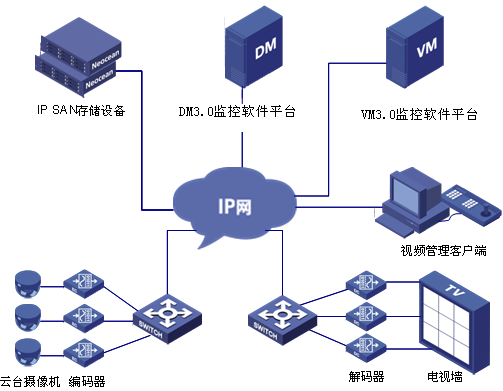

　　2.2 方案拓扑图

　　2.3 方案说明

　　某市中级人民法院项目是利用典型的Video Manager3.0架构系统组成，主要包括以下几个系统：

　　第一：前端系统。在这项目中应用到摄像机，编码器，解码器，电视墙和联动按钮。

　　第二：网络系统。所有前端编解码器通过网络系统和监控中心相连，实现各种信息的传递。这项目中应用到一台S5500系列和三台S3600系列的交换机作为网络的传输，其中S5500的交换机为监控核心交换机。利用交换机的组播功能可以实现一个图像多个用户观看。

　　第三：监控中心系统。在这项目中，监控中心的核心设备是一台在HP服务器上装了一个VM8500监控软件和DM8500的存储管理软件。主机作为整个系统的核心管理服务器，用户通过WEB客户端可以实现对前端编解码器的统一配置和网管，还可以接收解码前端编码器传输过来的数字视音频信号，实现图像语音监视监听、云镜控制、图像查询回放、报警接收、电子地图甚至WEB对讲的功能。主机内置防火墙功能可以杜绝恶意入侵，保障系统信息安全。

　　第四：存储系统。利用存储可以针对图像做回放，下载功能。在这项目中用的是两台华三VX1500系列的存储产品。

　　3. 方案原理

　　通过HP服务器搭建的VM8500监控平台和DM8500存储管理平台可管理EC编码器、DC解码器、DM存储服务器，因此所有经过VM8500管理的设备都要先在服务器上注册才能上线。EC编码器注册上线后，摄像机采集的模拟视频信号经过编码器压缩、编码之后，在控制管理层(VM、DM)的指令控制下，由监控接入层生成两路视频流，一路是实时视频流，一路是存储视频流。两路流通过承载交换层发送到视频应用层，实时视频流发送到DC或者MS流媒体，进行实时播放或者媒体分发;存储流发送到IPSAN上，按照特定的格式存储供日后再利用。在网络连通的情况下，用户只需要通过WEB界面就可以实施对VM服务器、DM服务器、编码器、解码器、IPSAN存储等设备有效的控制和管理。

　　4. 方案特点

　　第一：利用HP服务器搭建的VM8500监控平台和DM8500存储管理平台有效管理整个监控系统。包括EC编码器，DC解码器，IPSAN存储等设备。

　　第二：部署使用方便。基于全IP的解决方案，利用开放的IP网络可以方便的构建整个系统，同时采用全B/S架构客户端实现完善的监控管理功能。

　　第三：降低成本投入。只需要一台服务器和DM、VM两套软件就可以搭建一个监控管理平台，大大减少成本的投入。

　　第四：实现高性价比、高可靠性、高易用性和高性能的监控系统。

　　第五：利用VX1500作为IPSAN的存储有效保障数据安全。

2016年01月
