XX省高速公路联网管理中心 MSR 3G备份链路改造项目案例

　　一、项目介绍

　　XX省高速公路联网收费系统分布在全省高速公路，目前省联网中心与路段分中心、收费站采用SDH链路互联。一旦SDH链路中断，将影响收费数据上传。

　　为考虑链路备份，结合3G技术的发展和成熟应用，在本期项目中采用H3C MSR20-21接入 3G链路作为各收费站的备用链路。

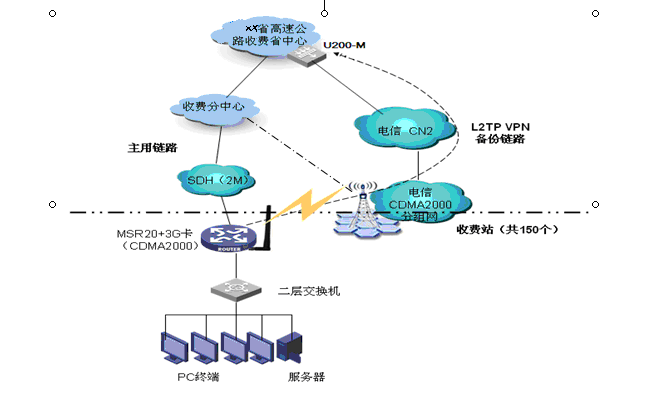

　　如图是XX省高速公路联网收费中心和各收费站的典型组网图。MSR为收费站的网点路由器。在主用链路正常时，收费站和省收费中心通过SDH互通。当主链路出现故障时，MSR自动启用3G链路，建立起收费站到省收费中心的L2TP链路，保证业务畅通。同时，为避免产生不必要的浪费，当使用主链路时，3G链路处于备份状态，3G MODEM不拨号，运营商不收费。当主链路故障时，能快速启动3G备用链路。

　　二、改造方案说明

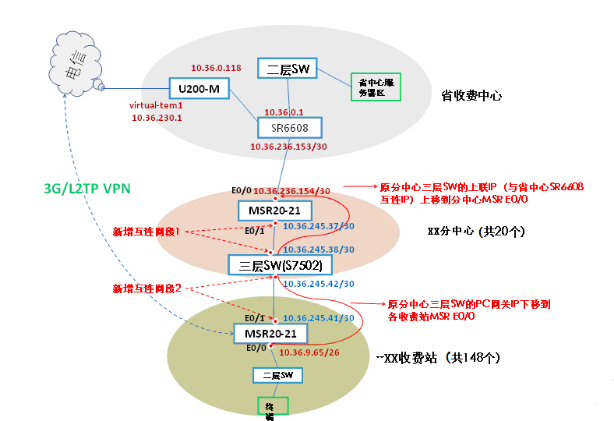

　　以xx路段分中心和xx收费站为例进行说明，实际组网改造示意如下：

　　路段分中心和收费站的MSR2021拨号接入电信LAC，省中心U200-M作为LNS。3G上网卡为中国电信的CDMA2000 3G modem。MSR和UTM之间通过3G modem接入Internet后建立起备份的L2TP链路。

　　当主链路没有故障时，收费站通过静态路由访问省收费中心。此时3G链路处于备用状态，不进行拨号，电信不会计费。

　　MSR上配置了NQA检测，当主链路故障时，能快速触发3G modem进行拨号,获得公网地址，MSR拨入电信LAC主动向UTM发起l2TP拨号请求，获得由UTM分配给它的虚模板地址为10.36.230.1/24网段的地址。

　　同时，SR6608也相应的配置了NQA检测，当主链路故障时，去往收费站的路由下一条指向UTM。此时的MSR和UTM通过走静态路由，下一跳为彼此的虚模板接口地址，从备份链路进行互通。

　　当主链路恢复时，3G链路又能自动切换回备用链路，不进行拨号，电信不会计费。

　　三、方案特点

　　1)路段分中心到省中心的SDH主链路中断时，路段分中心和下属收费站的MSR2021启用3G备份链路;当SDH主链路恢复时，3G备份链路自动断开;

　　2)收费站到路段分中心或省中心的SDH主链路中断时，收费站的MSR2021启用3G备份链路;当SDH主链路恢复时，3G备份链路自动断开。

　　3)当主链路恢复时，3G链路又能自动切换回备用链路，不进行拨号，电信不会计费节省成本。

2016年01月
