双核心多业务板卡部署案例

　　一、 项目背景

　　某数据中心已有两台S5860交换机在网运行，由于业务发展，原有两台交换机上物理端口已不能满足业务需求，需要新上线一台交换机进行业务扩充，新上线交换机需要与原有两台交换机进行虚拟化操作，并配置BFD MAD检测。三台S5860的版本号为：Version 5.20, Release 1206。

　　二、 扩容前拓扑情况

　　



　　现网拓扑为两台S5860交换机通过两个万兆端口进行IRF2虚拟化，虚拟化后端口号前会标注member ID，实际物理端口号为两台交换机的Ten-Gi1/1和Ten-Gi1/3分别端口互联。为了检测IRF分裂，两台设备分别在G0/48端口启用BFD MAD检测，两设备通过G0/48端口互联.

　　三、 扩容后拓扑情况

　　

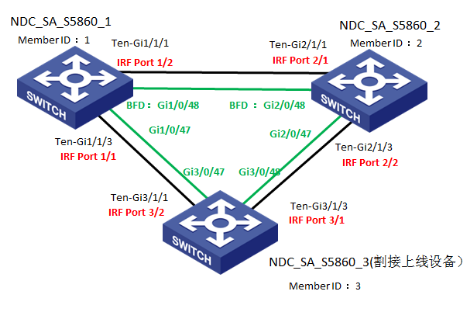

　　新加一台S5860_3交换机后，与原来两台S58交换机形成三角形连接。配置IRF member ID为3。原来S5860_1和S5860_2的Ten-Gi1/3用于连接S5860_3的Ten-Gi1/1与Ten-Gi1/3口。S5860_1与S5860_2的Gi0/47口连接S5860_3的Gi0/47和Gi0/48，用作设备之间的IRF分裂检测。

　　四、 配置过程中遇到问题及处理过程

　　由于多次配置二台设备作IRF的BFD MAD检测，形成了固定思维，每二台间作一组BFD MAD检测，现在三台作环形的IRF，就用三个VLAN 加入六个用作分裂检测的端口。

　　在上面的思维定势下作配置，须配置三组共六个mad ip address，也就是每一个member都有二个IP，因为每台设备互联了二台设备。在配置member 1 的第二个mad ip address时总是提示bfd mad not enable，与实际情况不符。

　　这时查看了BFD MAD检测在IRF中的主要三条原理：

　　i. 当IRF正常运行时，只有Master上配置的MAD IP地址生效，Slave设备上配置的MAD IP地址不生效，BFD会话处于down状态;(使用display bfd session命令查看BFD会话的状态。如果Session State显示为Up，则表示激活状态;如果显示为Down，则表示处于down状态)。

　　ii. 当IRF系统分裂后，Slave设备变为Master设备，其MAD IP生效，BFD Session立即转为UP，设备就能立即检测到多Master冲突。

　　iii. 系统Member ID大的设备，检测到冲突后立就会Shutdown设备上所有业务端口(IRF口除外)，即会将Member ID不是最小的设备全部从网络中隔离出来;

　　从以上原理可知，不管是master还是slave都只有一个IP，在现场环境下有三个member:

　　dis irf

　　Switch Role Priority CPU-Mac Description

　　*+1 Master 10 3ce5-a6a9-38f9 -----

　　2 Slave 1 3ce5-a6a9-3973 -----

　　3 Slave 1 5866-bade-7c49 -----

　　--------------------------------------------------

　　应当只配置三个IP，并且六关联的六个端口都在同一vlan 下。

　　最终BFD MAD检测功能的配置信息如下：

　　< S5860>dis vlan 1099

　　VLAN ID: 1099

　　VLAN Type: static

　　Route Interface: configured

　　Description: BFD-MAD

　　Name: VLAN 1099

　　Tagged Ports: none

　　Untagged Ports:

　　GigabitEthernet1/0/47 GigabitEthernet1/0/48 GigabitEthernet2/0/47

　　GigabitEthernet2/0/48 GigabitEthernet3/0/47 GigabitEthernet3/0/48

　　interface Vlan-interface1099

　　mad bfd enable

　　mad ip address 10.19.1.86 255.255.255.248 member 1

　　mad ip address 10.19.1.85 255.255.255.248 member 2

　　mad ip address 10.19.1.84 255.255.255.248 member 3

　　六个端口关闭STP的配置略

　　配置完成后查看BFD会话信息：

　　dis bfd session

　　Total Session Num: 2 Init Mode: Active

　　IPv4 Session Working Under Ctrl Mode:

　　LD/RD SourceAddr DestAddr State Holdtime Interface

　　34/0 10.19.1.86 10.19.1.85 Down / Vlan1099

　　35/0 10.19.1.86 10.19.1.84 Down / Vlan1099

　　符合预期结果：当IRF正常运行时，只有Master上配置的MAD IP地址生效，Slave设备上配置的MAD IP地址不生效，BFD会话处于down状态
