某市广电城域网项目

　　1. 项目背景

　　随着人们对上网及有线数字电视网络资源要求不断提高，EPON的应用日益广泛和深入，组网的规模和范围也不断扩大，某市广电客户提出要构造一个高性价比、高可靠性、高易用性和高性能的城域网有线数字电视网络系统来满足用户的生活需求。

　　2. 解决方案

　　2.1 方案概述

　　随着技术的发展，EPON系统应用越来越普及，针对用户的需求，结合了某市广电传媒的实际情况， H3C采用了EPON传输的解决方案。在这个方案里面，通过高性价比、高可靠性、高易用性和高性能等特性，帮助用户解决在传统网络方案时经常遇到的设备集成度低、系统应用复杂、建设和维护成本偏高等问题，帮助用户实现更为简单的上网及有线数字电视应用。

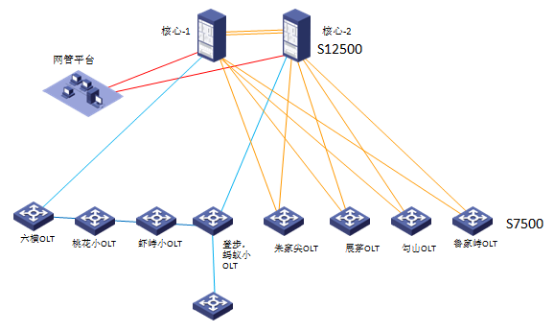

　　2.2 方案拓扑图

　　2.3 方案说明

　　某市广电城域网项目是利用典型的EPON架构系统组成，主要包括以下几个系统：

　　第一：网络系统。在这项目中核心局点应用2台S12508做IRF，通往下面7个局点采用S7606-S交换机做为数据传输。其中4个局点做RRPP环网，剩下三个局点做星型聚合网络。

　　第二：EPON系统。在7个局点中应用S7606-S交换机+OLT板卡来做传输，一个OLT接口可以分出64个ONU接口，接入分光器还可以接入更多的ONU设备，ONU再接EOC局端，从局端再到用户终端的这样一个系统链路。

　　第三：有线数字电视系统。利用客户有线数字电视系统下发信号到机顶盒

　　第四：IMC网管平台系统可以管理到下面各个ONU和EOC的运行状态，同时可以远程配置管理。

　　3. 方案原理

　　为了实现用户视频及宽带业务的接入，用户端使用终端上网和看视频点播，发出请求后通过传输到EOC局端，EOC局端下发模板配置文件给终端，EOC通过分光器到ONU，ONU在S76交换机上要绑定MAC地址注册上线，将业务vlan透传到S76交换机，交换机通过DHCP中继到核心S12508，然后通过路由到省网获取IP地址，用户可以实现拨号上网。如果是点播业务，同时需要点播信号的支持。

　　4. 方案特点

　　第一：由于实际地区的条件限制，RRPP环网的组网很好的解决了地区之间无法直接使用光缆直连，而且对于多个局点来说，一个局点的故障也不会影响业务的正常使用，很有效的保障了网络的健康性和可靠性。RRPP收敛速度很快，网络中的变化能有效的感知。同时降低了成本投入。

　　第二：星型聚合链路可以增加带宽，同时也提供链路的冗余。

　　第三：EPON、EOC的管理和部署也非常的方便。从S76上EPON的板卡上每一个OLT口可以分出64个ONU的接口用来接ONU设备，可以接多路分光器来扩展ONU的数目，部署灵活。

2016年01月
