L2TP多实例通过IMC的LDAP功能与 windows 域控联动

　　一、 背景简介：

　　某公司使用H3C U200-A作为出口网关及vpn接入网关，内网存在windows域控服务器、智能管理平台IMC服务器及相应的交换机等组成。企业要求驻外用户可以通过vpn连接内网，访问内网服务器。目前，使用l2tp vpn接入，使用域控进行认证(认证信息不携带域名)。

　　现在客户因业务需要要求为合作方提供vpn接入，出于安全考虑要求公司部分资源进行限制。客户希望在AD上建立不同OU，不同的OU用户访问资源不同，进行访问控制。并且客户要求便于维护使用AD进行统一管理。

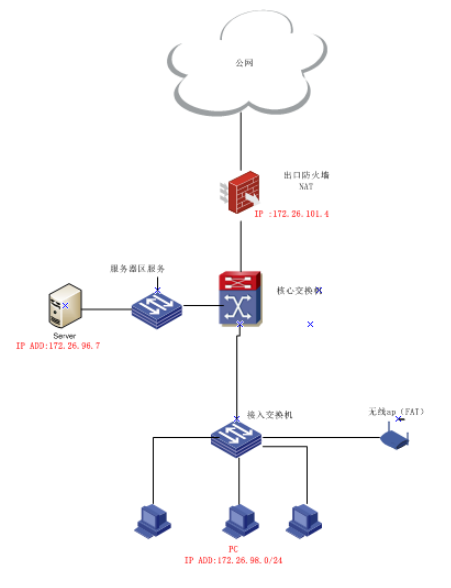

　　二、 组网图：

　　出口使用H3C U200-A，核心使用H3C 5800 、服务器群存在多台服务器，imc和域控不在同一台服务器。

　　三、 需求分析：

　　1、 用户要求vpn用户区分地址段(根据不同用户连接后获取不同内网地址)。

　　2、 用户账号要求统一，使用域控服务器进行认证。

　　3、 用户要求不同用户地址段获取不同访问权限。

　　四、 实现思路：

　　1、 用户要求按照不同域名进行不同认证，可以利用UTM-U200支持L2TP多实例功能与IMC支持多个服务后缀建立多个独立域。通过IMC的不同服务后缀与UTM-U200的多个域进行按照域名认证。

　　2、 账号统一管理，可以通过IMC的LDAP功能与域控服务器联动，实现用户账号统一管理。

　　3、 根据不同域地址段不同，访问控制通过在核心设备上配置相应的ACl进行限制。

　　五、 实施及测试：

　　实施操作：

　　1. U200域配置如下：

　　略

　　#

　　radius scheme system //原认证方案不改动

　　primary authentication 172.26.96.2

　　primary accounting 172.26.96.2

　　key authentication 1111qqqq!!!!

　　key accounting 1111qqqq!!!!

　　nas-ip 172.26.101.6

　　accounting-on enable

　　radius scheme imc //新增认证方案(指定imc进行认证)

　　primary authentication 172.26.96.15

　　primary accounting 172.26.96.15

　　key authentication xxxxx

　　key accounting xxxxx

　　nas-ip 172.26.101.4

　　accounting-on enable

　　#

　　domain xxxxx.exoa //新增

　　authentication ppp radius-scheme imc

　　authorization ppp radius-scheme imc

　　accounting ppp radius-scheme imc

　　accounting ssl-vpn radius-scheme imc

　　access-limit disable

　　state active

　　idle-cut disable

　　self-service-url disable

　　ip pool 2 172.26.108.1 172.26.108.61

　　domain xxxxx.exprd

　　authentication ppp radius-scheme imc

　　authorization ppp radius-scheme imc

　　accounting ppp radius-scheme imc

　　accounting ssl-vpn radius-scheme imc

　　access-limit disable

　　state active

　　idle-cut disable

　　self-service-url disable

　　ip pool 3 172.26.108.65 172.26.108.125

　　domain xxxxx.exprdo

　　authentication ppp radius-scheme imc

　　authorization ppp radius-scheme imc

　　accounting ppp radius-scheme imc

　　accounting ssl-vpn radius-scheme imc

　　access-limit disable

　　state active

　　idle-cut disable

　　self-service-url disable

　　ip pool 4 172.26.108.129 172.26.108.189

　　#

　　l2tp-group 2 //新增vpn组

　　undo tunnel authentication

　　mandatory-lcp

　　allow l2tp virtual-template 2 remote 2 domain deutz.exoa

　　#

　　l2tp-group 3 //新增vpn组

　　undo tunnel authentication

　　mandatory-lcp

　　allow l2tp virtual-template 3 remote 3 domain xxxxx.exprd

　　#

　　l2tp-group 4 //新增vpn组

　　undo tunnel authentication

　　mandatory-lcp

　　allow l2tp virtual-template 4 remote 4 domain xxxxx.exprdo

　　#

　　#

　　interface Virtual-Template2 //新增服务模板

　　ppp authentication-mode pap

　　ppp ipcp dns 172.26.96.2 172.26.96.3

　　remote address pool 2

　　ip address 172.26.108.62 255.255.255.192

　　#

　　interface Virtual-Template3 //新增服务模板

　　ppp authentication-mode pap

　　ppp ipcp dns 172.26.96.2 172.26.96.3

　　remote address pool 3

　　ip address 172.26.108.126 255.255.255.192

　　#

　　interface Virtual-Template4 //新增服务模板

　　ppp authentication-mode pap

　　ppp ipcp dns 172.26.96.2 172.26.96.3

　　remote address pool 4

　　ip address 172.26.108.190 255.255.255.192

　　#

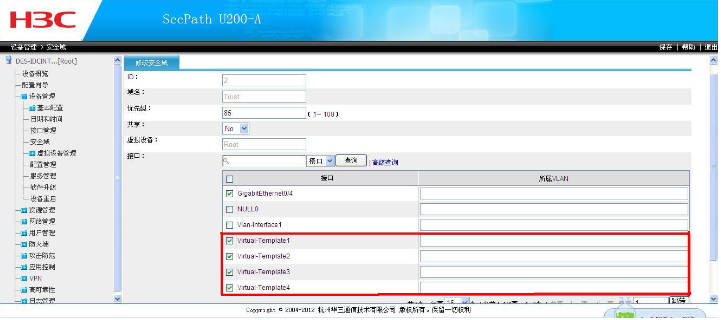

　　在web界面下将相应的服务模板添加到相应的安全域：

　　2. 域控服务器配置：

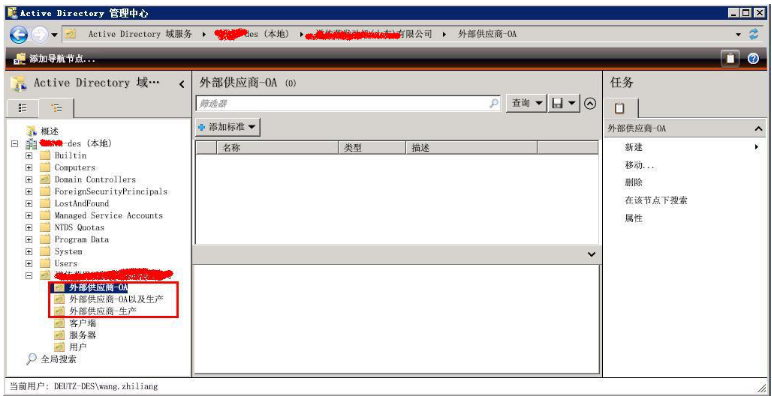

　　创建相应的OU(外部供应商-OA、外部供应商-OA及生产、外部供应商-生产)

　　3. imc配置：

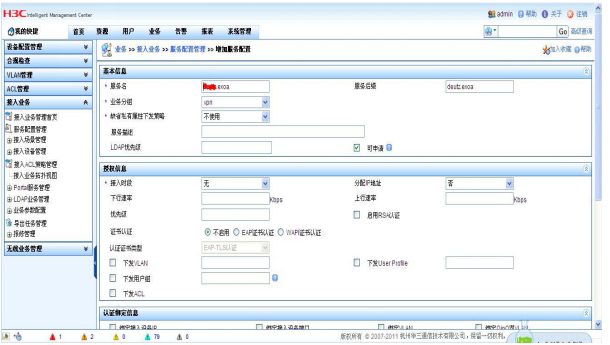

　　A. 创建相应的服务配置：

　　1)、在imc的web界面下进入“业务 >> 接入业务 >> 服务配置管理 >> 增加服务配置”

　　注意：服务后缀必须和U200上配置的域名完全相同，否则会无法正常认证。

　　2)、依次创建多个服务模板，与vpn网关域一一对应。

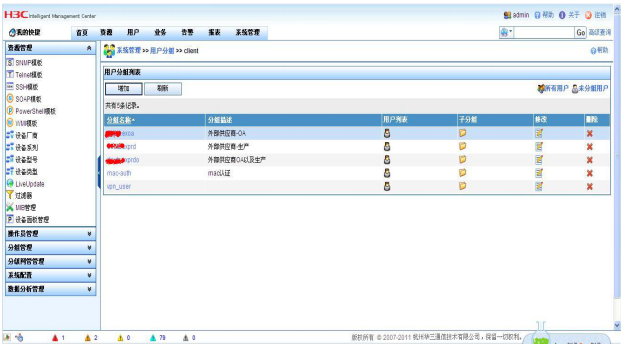

　　B. 创建相应的用户分组便于后期维护管理“系统管理 >> 用户分组 >> client”：

　　C. 配置LDAP业务：

　　A、 服务器配置

　　在域控上查看查看DN：ou=xxxxxxx有限公司,dc=xxxx-des,dc=local

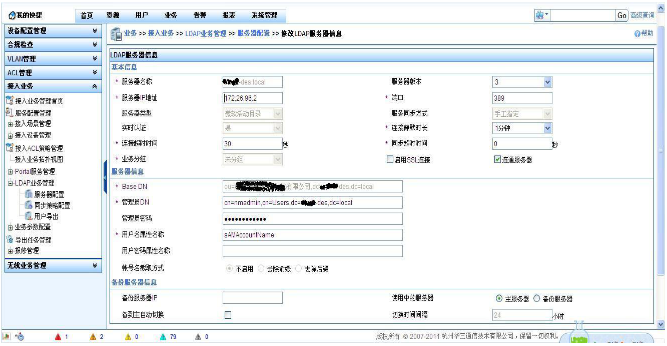

　　在imc上配置相应的参数

　　服务器名称：xxxxx-des.local

　　服务器IP地址：172.26.96.2

　　Base DN：ou=xxxxxxx有限公司,dc=xxxx-des,dc=local

　　管理员DN：cn=nmadmin,cn=Users,dc=xxxxx-des,dc=local

　　管理员密码：xxxxxxxx

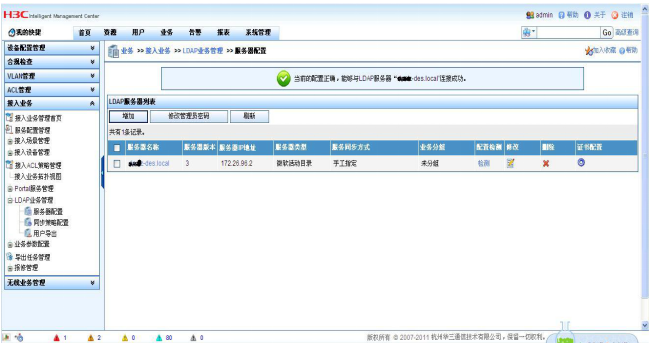

　　配置完成后测试(已经可以和域控进行联动了)

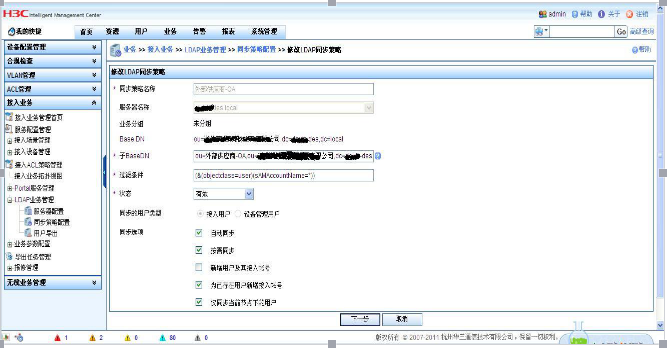

　　B、同步策略配置：

　　配置 子BaseDN：ou=外部供应商-OA,ou=xxxxx有限公司,dc=xxxx-des,dc=local

　　选择“自动同步、按需同步”(自动同步每天只同步一次，时间可以在系统设置内修改。按需同步会将imc上没有的用户信息上传至AD进行认证)

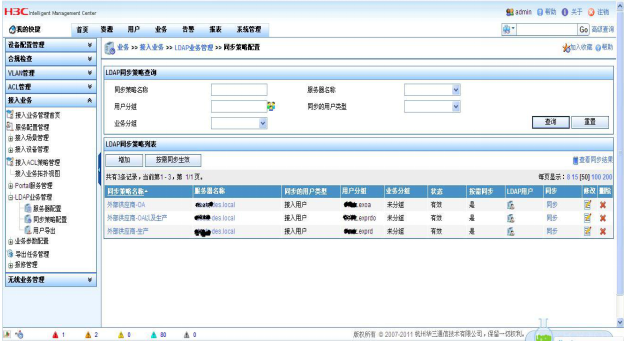

　　点击下一步“业务 >> 接入业务 >> LDAP业务管理 >> 同步策略配置 >> 增加LDAP同步策略”

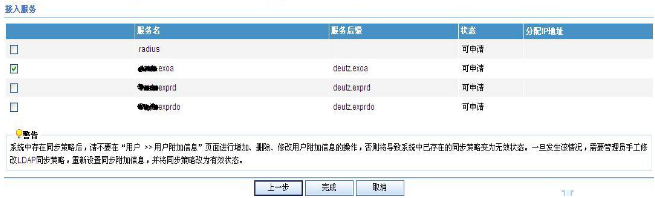

　　根据相应的ou选择相应的服务后缀。

　　依次创建相应的同步策略，点击“按需同步生效”。(每次修改都需要单独点击使按需同步生效)

　　4. H3C 5800

　　创建ACL策略，根据不同域分配的地址段不同。在vlan端口下应用ACl

　　测试：

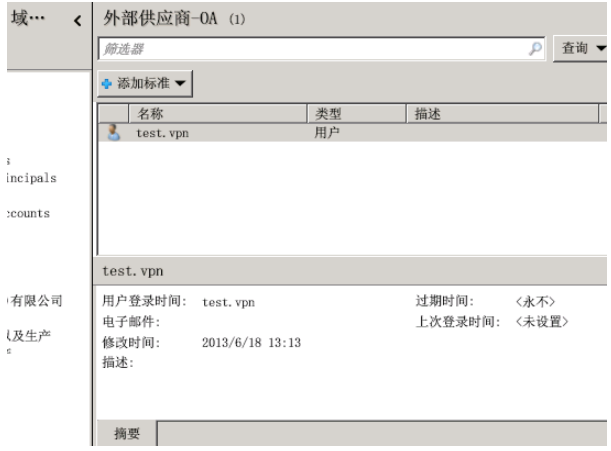

　　1. 在AD相应的ou下创建用户

　　2. 在imc进行手工同步，查看用户是否可以在imc上正确绑定。

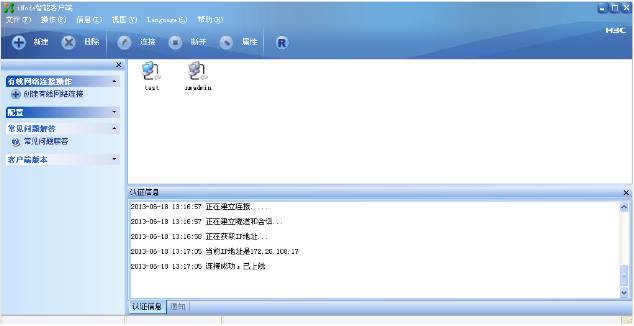

　　3. 在vpn终端携带域名进行认证。

　　测试成功

　　ACl配置：

　　在核心设备上配置相应的Acl并应用到三层虚端口(即interface vlan端口下)具体配置略。

　　六、 注意事项：

　　1、 imc的服务后缀必须和vpn网关设备配置的域名完全相同，并配置携带域名认证(默认携带域名)。

　　2、 检查LDAP是否可以正确同步帐号信息，需要手工选择“按需同步生效”，自动同步每天只进行一次。

　　3、 VPN用户接入后在UTM上属于trust区域，需要注意网络安全。

2016年01月
